SD-2000变频串联谐振耐压试验成套装置
      产品简介
变频串联谐振成套试验装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。
变频谐振试验装置广泛应用于电力、冶金、石油、化工等行业，适用于高电压、大容量的电容性试品，如发电机、电力变压器、GIS、高压交联电缆、隔离开关、互感器、套管等的交接试验和预防性试验。
我公司在变频串联谐振高压试验方面，自行开发的调频、调压软件技术，领先于国内外高压试验行业，利用这一技术，采用16位精细调频、10KHz载波频率、SPWM和原装进口IPM整体模块设计、制造的变频串联谐振高压试验装置，完全符合国家有关高压试验的规程和要求。
      成套试验装置的组成

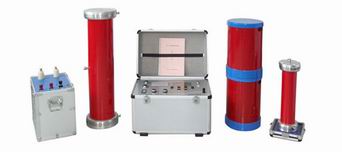

成套装置由变频调压电源、激励变压器、电抗器、电容分压器及补偿电容器组成。
      主要技术参数
        ☆  环境温度：-25℃～50℃
        ☆  工作湿度：≤90%
        ☆  海      拔：≤2000m
        ☆  电源输入：220V±10%单相                    输出：0～220V(≤10KW)
                                  380V±10%单相，50Hz        输出：0～400V(＞10KW)
        ☆  额定试容电压：0～8000KVA                  ☆不稳定度：≤0.05%
        ☆  谐振电压：0～1000KV                            ☆输出波形：正弦波
        ☆  频率调节范围：20～300Hz                  ☆波形畸变率：≤0.5%
        ☆  系统测量精度：0.5级                              ☆噪  声：≤60dB
        ☆  频率调节分辨率：0.01HZ                      ☆电抗器Q值：30～200
        ☆  允许运行时间：连续1小时
      产品特点
        ☆  最高试验电压200KV，最大试验电流8A，最大部件重量<50Kg
        ☆  手动试验/自动调谐/自动试验三种试验模式
        ☆  大屏幕显示数据、试验状态，并有实时操作步骤提示功能
        ☆  能灵活整定试验电压、调频范围、加压时间
        ☆  试验结果能计算出被试品电容
        ☆  具有计算机通讯接口，可升级操作软件和数据管理
        ☆  体积小、重量轻、操作方便
        ☆  分辨率高，频率分辩率为0.01HZ
        ☆  安全可靠性高，系统具有过电压、过电流及放电保护功能，可有效保护人身及设备安全
        ☆  试验结果可打印
