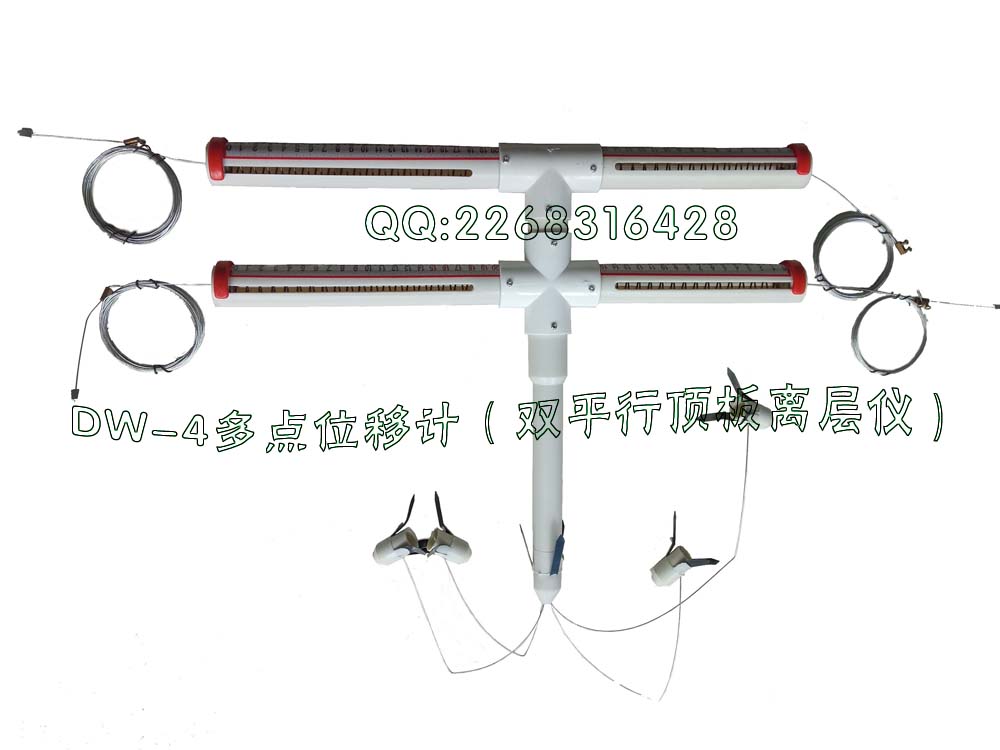

多点位移计(四点、五点、六点)DW-4/5/6型|双平行顶板离层仪|直读式多点位移计监测顶板岩层移动的检测装置，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况。多点位移计主要：由基点锚头、测绳、套筒、防水牌、内测筒、外测筒组成。用于自动监测顶板位移量，避免顶板塌方冒顶且提供顶板支护参数，为巷道布置支护设计，顶板安全监测提供可靠的技术参数。重量轻、体积小、
便于携带、安装方便、灵敏度高，显示直观，大大减少了视觉误差

多点位移计(四点、五点、六点)DW-4/5/6型|双平行顶板离层仪|直读式多点位移计主要技术参数：
测量方式：反光彩色显示
测量点数：4、5、6、8、10（2、4、6、8、10m）
最大量程：800mm
读数精度：1mm
安装锚孔直径：Φ28、Φ42

多点位移计(四点、五点、六点)DW-4/5/6型|双平行顶板离层仪|直读式多点位移计监测原理：
基点锚头应固定在钻空深部2，4，6，8，10m处稳定岩层内，当锚杆锚固范围内有离层时，顶板(套管)
沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，
但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时
，内外测筒分别有离层显示，其显示值之和为总离层值。

DW-4/5/6型多点位移计(四点、五点、六点)|双平行顶板离层仪仪器安装操作步骤：
1先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。
2将浅部锚头送入至安装位置。
3安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约34mm，然后将深部锚头测绳与内测筒连接，
浅部锚头测绳与外测筒连接。
4外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。
