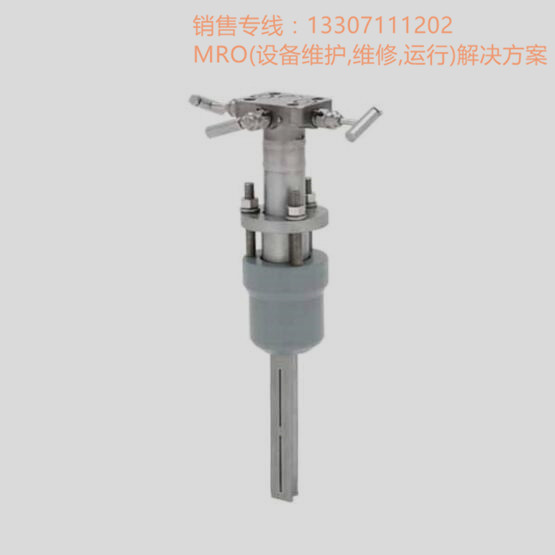

罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3

概述
罗斯蒙特 485 阿牛巴一次元件采用精度和性能的 T 形传感器设计
高达 0.75% 流量精度

可用于 2 到 96 英寸（DN50-DN2400 毫米）管线尺寸，更大管线应用请咨询

性能规格——罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3

流出系数
流量的 ±0.75%

重复性
±0.1%

管线尺寸
传感器尺寸 1：2 英寸到 8 英寸（50 到 200 毫米）
传感器尺寸 2: 6 英寸到 96 英寸（150 到 2400 毫米）
传感器尺寸 3: 12 英寸到 96 英寸（300 到 2400 毫米）

流量量程比
10:1 或更好

阿牛巴传感器表面处理
对于高雷诺数应用（通常为气体和蒸汽），阿牛巴一次元件的正面为纹理型。表面纹理在传感器的正面产生紊流更高的边界层。并在传感器的边缘产生预测性和复现性更高的流量分离。可通过艾默生过程管理的选型软件 Instrument Toolkit 为每种应用确定适当的表面处理。

功能规格——罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3

应用
液体
气体
蒸汽

工艺温度限值
直接安装变送器
500 °F (260 °C)
高温 5 阀组时（code 6 变送器连接平台），为 750°F(398°C)。蒸汽应用的温度限值为 650°F（343°C）。
当在蒸汽管线顶部安装时，为 400°F (204°C)

远程分体安装变送器
1250°F (677°C) —合金 C-276 传感器材料 (对于超过 538°C的过热蒸汽应用，建议使用合金 800H 材质的传感器585）。
850°F (454°C) – 不锈钢传感器材料

压力和温度限值(1)
直接安装变送器
600# ANSI（100°F 时 1440 磅/平方英寸（38°C 时 99巴））
一体化温度测量不能用于超过 600 ＃的法兰安装型号

远程分体安装变送器
2500# ANSI（100°F 时 6000 磅/平方英寸（38°C 时416 巴））
(1) 静压选择可能影响压力限值。

物理规格——罗斯蒙特阿牛巴流量计485G200ZCUPS2T100T3
温度测量
一体化 RTD
100 欧姆的铂 RTD
4 线 RTD (α = 0.00385)

远程 RTD
100 欧姆的铂 RTD, 弹顶式，带有 1/2 英寸 NPT 活接-短管延长段(078 系列带罗斯蒙特 644 外壳)

温度计套管
1/2 英寸 x 1/2 英寸 NPT, 316 不锈钢，带有 1/2 英寸焊接couplet (与管道材料相同)。

外壳连接
1/2–14 NPT, G1/2 和 M20 × 1.5 导管。 HART 接口连接固定到输出代码 A 的接线端子上。

阿牛巴传感器材料
316 /316L 不锈钢
合金 C-276

焊墩材料
碳钢 (A105)
316 /316L不锈钢
铬-钼 F-11 级
铬-钼 F-22 级
铬-钼 F-91 级
