XH-Vx微型拉拔仪
产品内容：
1 用途和特点
由北京天地星火科技发展有限公司研制生产的XH-Vx系列微型拉拔仪（拉力计）适用于锚杆、钢筋（植筋）、锚栓等锚固件锚固力的检测，是锚杆、锚栓施工工程质量检验的必备仪器。

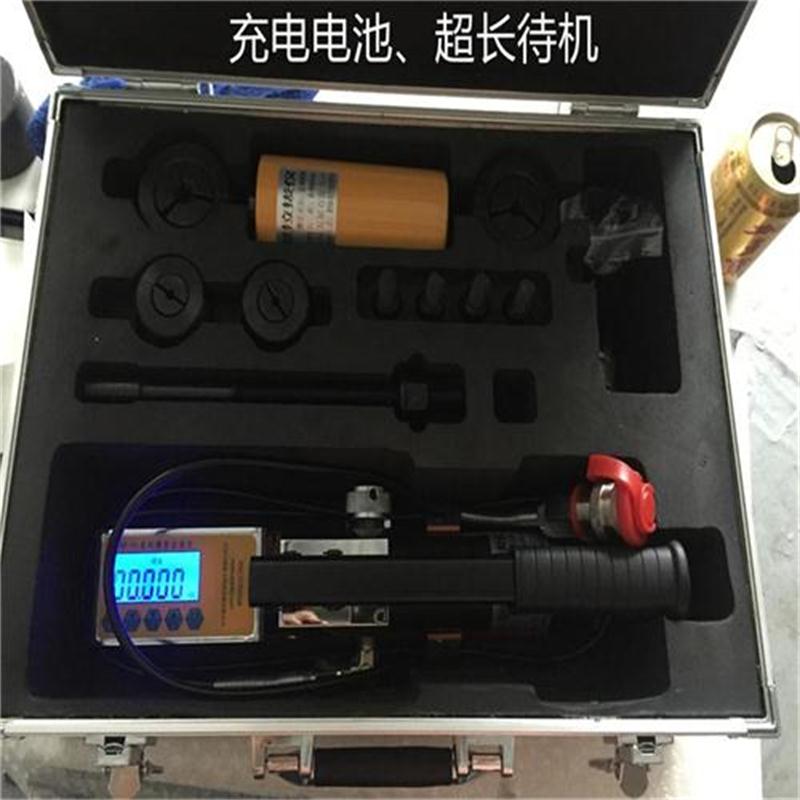

该拉拔仪由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用铝制合金材料与不锈钢材料制造，使用寿命长。液压缸为中空自复位式，通过快速接头与高压胶管快速连接。数字压力表读数直观，可直读锚杆、锚栓拉力（KN）值。该系列拉拔仪结构紧凑、测量精准、性能稳定。完全符合GB50367-2006《混凝土结构加固设计规范》与JGJ 145-2013《混凝土结构后锚固技术规程》要求。

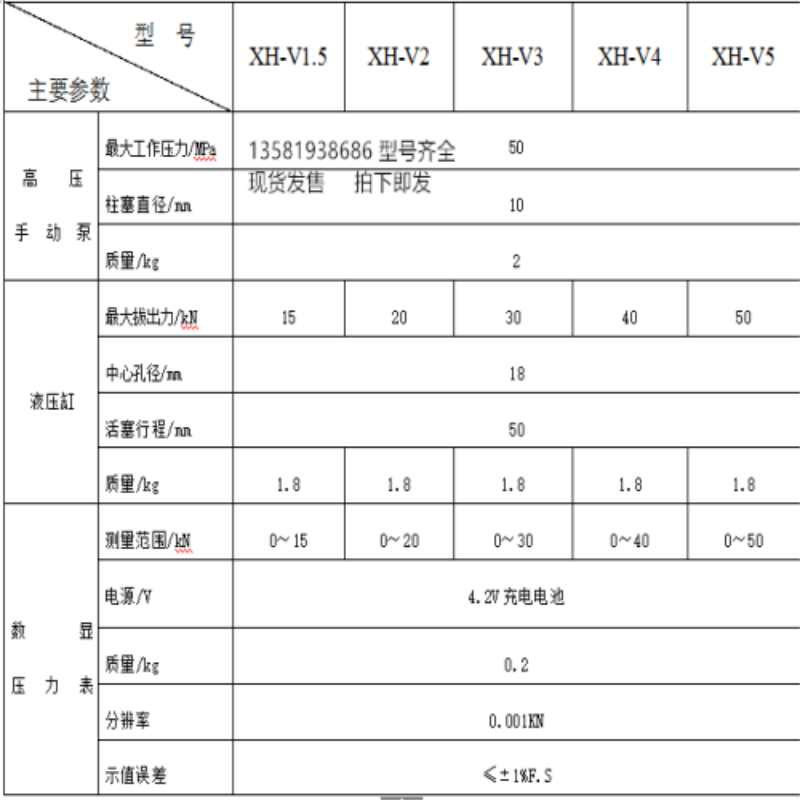

2 主要技术参数
|
型 号 主要参数 |
XH-V1.5 |
XH-V2 |
XH-V3 |
XH-V4 |
XH-V5 |
|
|
高 压 手 动 泵 |
最大工作压力/MPa |
50 |
||||
|
柱塞直径/mm |
10 |
|||||
|
质量/kg |
2 |
|||||
|
液压缸 |
最大拔出力/kN |
15 |
20 |
30 |
40 |
50 |
|
中心孔径/mm |
18 |
|||||
|
活塞行程/mm |
50 |
|||||
|
质量/kg |
1.8 |
1.8 |
1.8 |
1.8 |
1.8 |
|
|
数显 压力表 |
测量范围/kN |
0～15 |
0～20 |
0～30 |
0～40 |
0～50 |
|
电源/V |
4.2V充电电池 |
|||||
|
质量/kg |
0.2 |
|||||
|
分辨率 |
0.001KN |
|||||
|
示值误差 |
≤±1%F.S |
|||||
3 工作原理
微型拉拔仪（拉力计）的工作原理是：当千斤顶中心孔穿过被测杆件后，选用合适的锚具夹住被测杆件外漏部分；在手动泵液压力的作用下，油压通过油管传递至油缸缸体，活塞杆顶住专用锚具向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。拉拔仪在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下中空油缸。
4 检测准备
1．根据用户（业主、质监、承包方等）要求，结合工程情况，选定抽样检测点，确定合格拉力值，分组检测的使用方案，以备正确的实施相应的检测任务；
2．检测前，必须对拉拔仪进行系统标定、检验,保证现场检测数据的真实、可靠；
3．抽检之前，应对具体操作者作出技术交底，统一检测方法，以便准确完成相应的实际操作；
4．经委托方认定后，即可实施具体的锚固力拉拔检测；
5．操作人员1-2名既可。
5 操作步骤
业主监理或委托方代表协同检测方代表选定试测部位，双方认定试测结果和实测方法后，即可对指定检测点实施检测。

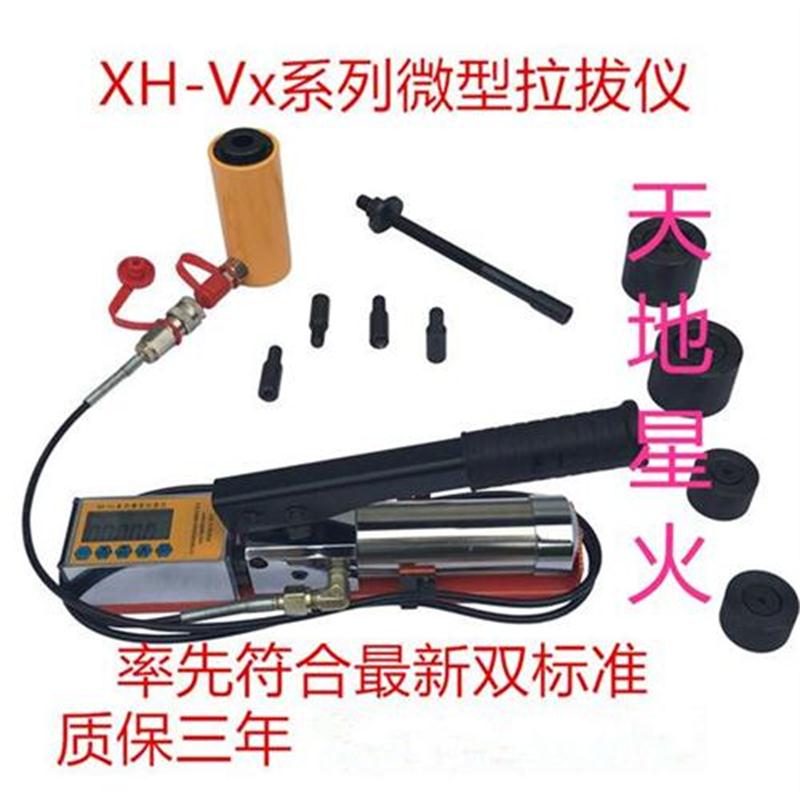

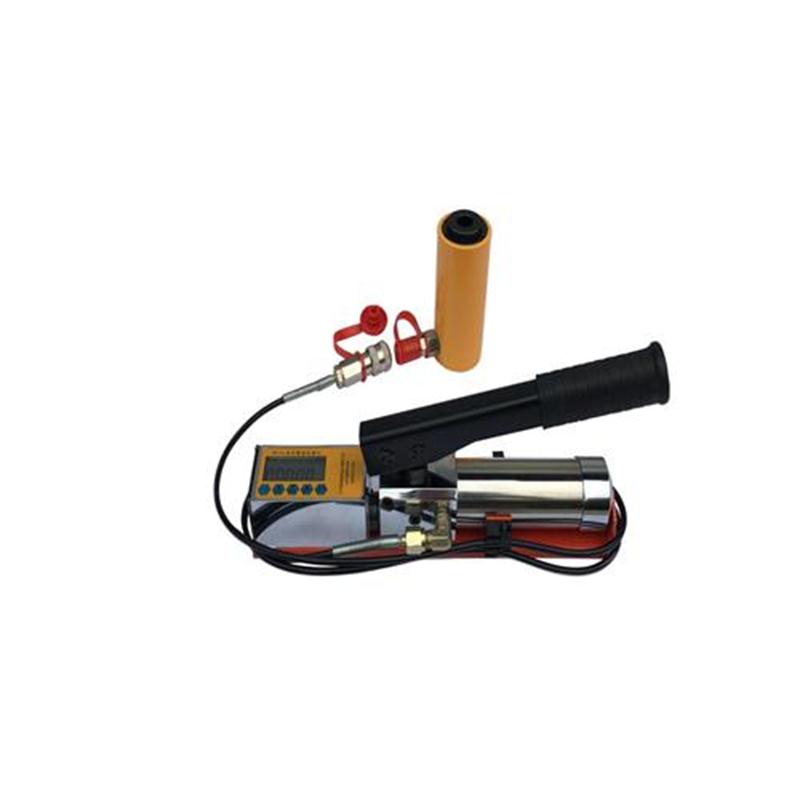

XH-Vx系列微型拉拔仪结构如下图：
1液压缸 2高压油管 3数显压力表4单向阀 5卸荷阀 6储油筒 7压把
操作程序请按以下步骤进行：
1.检查油量与排气
液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。手动泵连接液压缸，顺时针拧紧卸荷阀加压可使液压缸活塞升起40mm左右后，逆时针方向拧松泵体上的卸荷阀，使液压缸中的液压油排回到手动泵储油筒中。完成油量检查与排气性能。
2.检查数字压力表
按动数字压力表的开关键,仪表开机显示为零。如不为零可按清零键清零。若屏幕显示 峰值 字样,表示为峰值保持状态。在该状态下随着压力的变化仪表始终显示最大力值。点动峰值键,数据显示可以在最大力值和实际力值之间转换,当峰值显示消失时,即为实际压力值，在该状态下显示的压力值跟随压力变化而变动。当显示变暗或者背光变暗时,应及时充电。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命，该仪表具备30分钟无操作自动关机功能。
