ＸＨＹＬ－６０锚杆综合参数测试仪

1、用途和特点
XHYL-60约束抗拉试验装置是北京天地星火科技发展有限公司研制生产的，主要用于锚杆、钢筋、膨胀螺栓等锚固体的锚固力及位移检测，是锚杆施工支护工程检测的必备仪器。

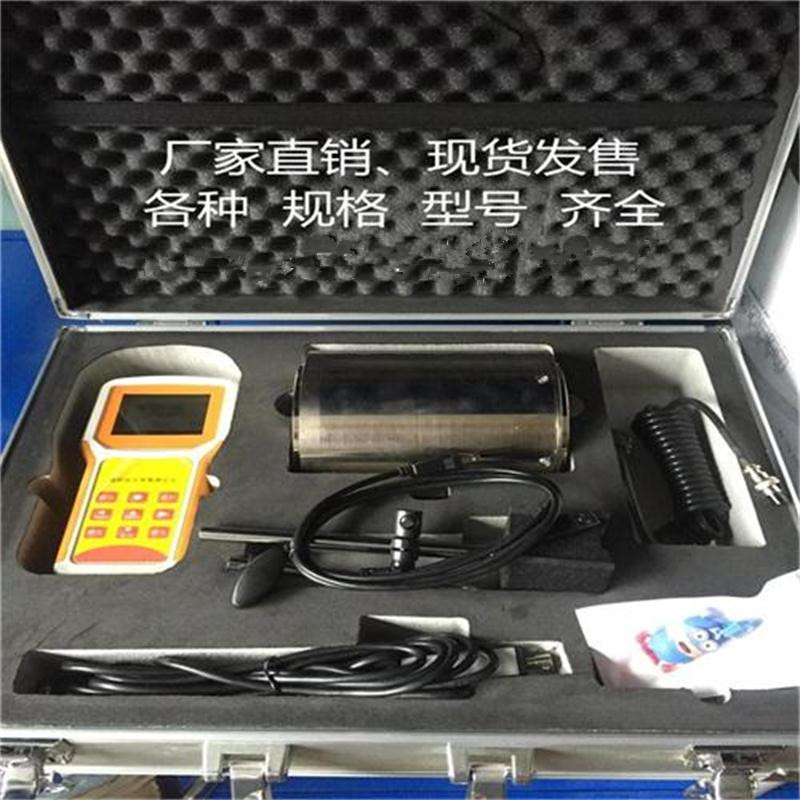

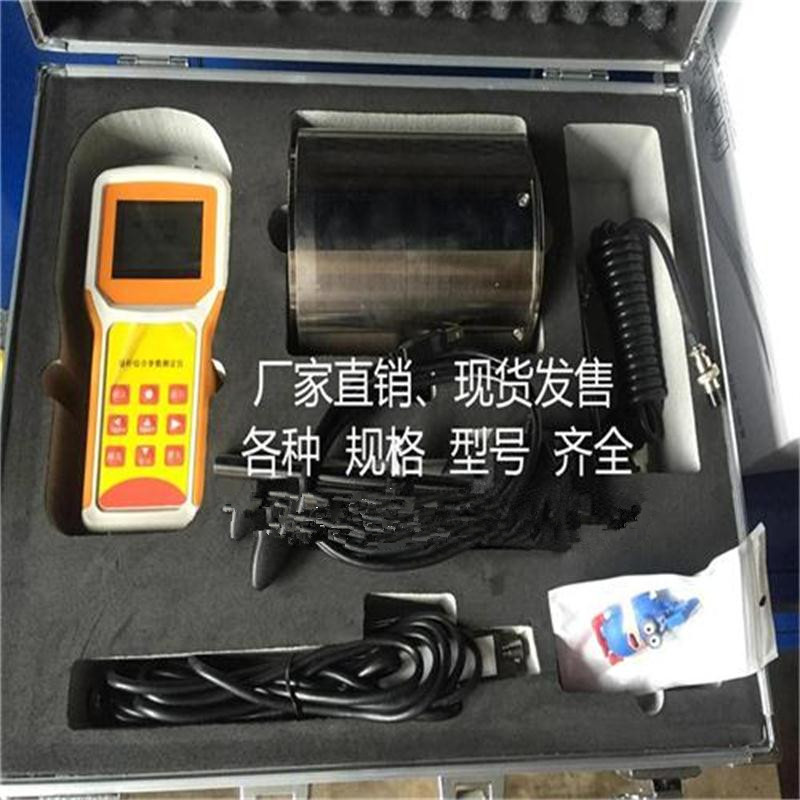

XHYL-60约束抗拉试验装置主要由手动泵、液压缸、圆环压力传感器、位移传感器、智能中文组态器及带快速接头的高压油管等部分组成。使用时首先用快速接头将手动泵与液压缸连接，将圆环压力传感器放置在液压缸的活塞上部，位移传感器通过连接线固定在拉杆上，再通过传感器连接线将智能中文组态器与圆环压力传感器、位移传感器连接即可。
仪器可同时检测钢筋受拉时的拉力、位移和环境温度值。具有峰值保持等功能，可以手动存储300条数据，包含位移值、拉力值，可以自动记录9组测试过程的数据，最快每秒钟记录10次数据。在计算机上安装上专用软件后，可通过高速USB接口将数据上传到计算机进行数据分析、打印、导出EXCEL报表等操作。
该仪器的性能特点如下：
● 4行全中文显示
● 峰值保持功能
● 可存储最多6000条数据
● 时间日期显示
● 10段折线修正
● 高速USB 通讯接口（选配）
● 专用上位机软件（选配）
● 采取过载保护结构，在空载超过量程时不会使油缸损坏，可尽管放心使用
◆ 依据标准：中华人民共和国国家标准《混凝土结构加固设计规范》GB50367-2006
2、主要技术参数

型号
主要参数 XH-50 XH-100
手动泵工作压力 63MPa 63MPa
液压缸油缸中心孔直径 60mm 85mm
油缸行程 120mm 150mm
额定拉力 500KN 1000KN
重量 28Kg 58Kg
智能中文组态器测量范围 0～500KN 0～1000KN
电源高容量充电电池
重量 0.4Kg
压力传感器测量范围 0～500KN 0～1000KN
重量 6Kg
位移传感器测量范围 0～50mm
重量 0.8 Kg
3、操作步骤

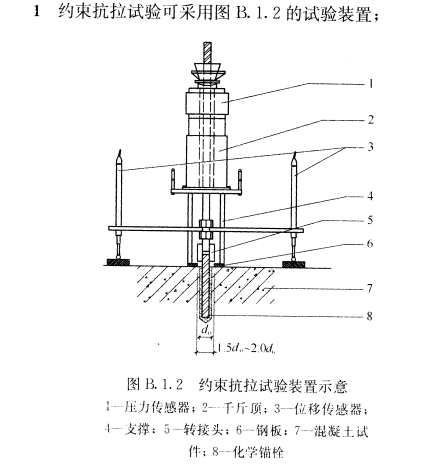

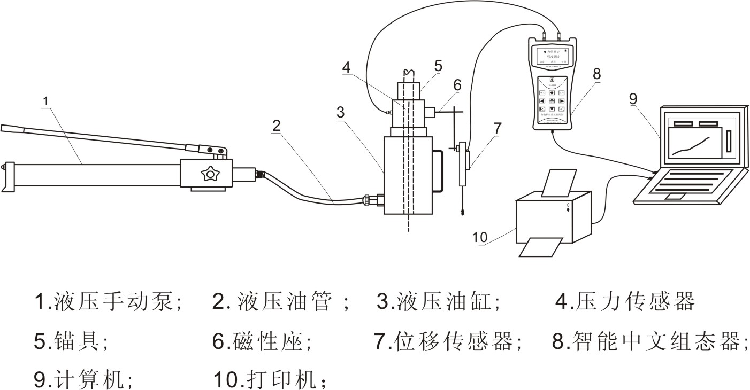

XHYL-60约束抗拉试验装置的结构示意图如下：

下图为单位移，产品实际为双位移，符合最新标准。

3.1 检查油量
如液压缸活塞没有完全缩回到缸体内，应首先通过油管连接至手动泵，逆时针方向拧动泵体上的卸荷阀，使液压缸中的液压油排回到手动泵的储油筒中。从手动泵的尾部拧开注油盖，检查油量，储油筒中应留有1/5的空间，如油不满,可加注N32号耐磨液压油。
3.2 排气
液压系统连接好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。方法：拧松注油孔盖，以便储油筒内空气排出。将手动泵放在比液压缸稍高的地方，顺时针拧紧卸荷阀，压手动泵，使液压缸活塞伸出至最大行程，再打开卸荷阀，使活塞缩回，连续几次即可。
3.3 锚杆检测

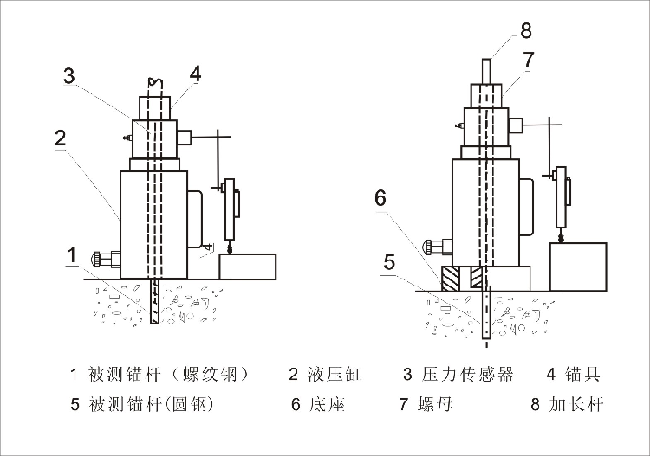

按下图所示将被测锚杆穿入液压油缸，再穿入圆环压力传感器，然后穿过锚具，把夹片放入锚具内。如锚杆为螺纹钢筋，可参照图A连接。如锚杆为圆钢外露部分有螺纹，可参照图B连接。XHMJ-1型Φ6～Φ40不同规格的14种锚具及各种规格的加长杆，用户可根据实际需要选购。

将位移传感器的磁性座开关扳到OFF位置，使凹形槽贴在圆环压力传感器上，此时将磁性座开关扳到ON位置，即可吸附到圆环压力传感器上。调整位移传感器支架，使传感器探头抵在基准面上，并使探头缩回主体内约至极限。

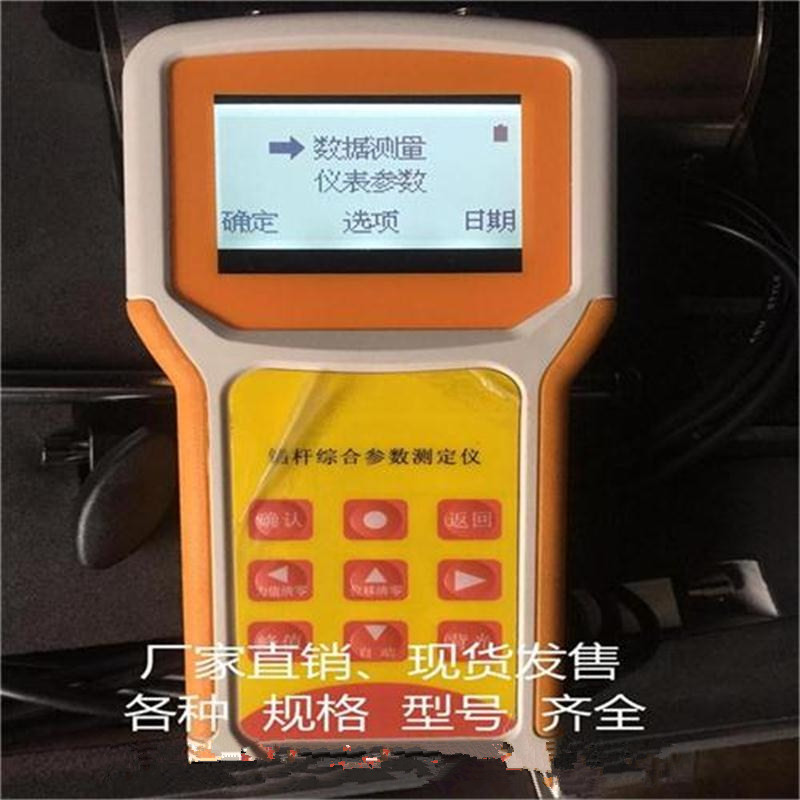

按仪表侧面的开关键打开智能中文组态器，按键进入数据测量界面，按键打开峰值保持功能，液晶显示屏的右侧出现“峰值”，再按键3秒使数值清零（力值与位移均需清零），这时即可开始检测。均匀压动手动泵，压力增加直至增大到最大值，停止加压，仪表上显示的拉力数值即为钢筋抗拉的最大值，位移数值即为钢筋受拉后产生的位移量。位移为实时显示，无峰值保持功能。检测结束后将智能中文组态器关闭。
拧松卸荷阀，将卸荷阀逆向扳至卸载位置，压动压把，活塞可自动缩回到液压缸内，在必要状态需要时，可敲打锚具锚环，使夹片脱落锚环，然后卸下液压缸即可。
7、注意事项
1、拉拔仪严禁用于与锚杆检测无关的其它检测。
2、应保持液压系统清洁。油缸用完后应将活塞缩回，并应经常将活塞杆内外径上加油，防止生锈。油嘴接头应经常注意防尘可防磕碰。
3、油缸工作时底部必须摆平放稳，垂直受力，不得超行程工作。
4、加注的机油应清洁无杂质。
5、做拉拔检测时，油缸周围严禁站人，注意安全
8、常见故障及排除方法
故障现象故障原因处理方法

压力表无压力
显示
油筒内缺油打开注油阀加油
卸荷阀没拧紧顺时针拧紧
接头漏油拧紧接头
手动泵没水平放置放水平后再加压
压力表损坏取下检查或标定

压力达不到手动泵内缺油加油
接头漏油检查接头及密封圈
使用油质不对或油脏换油
液压缸漏油缸体内密封圈损坏更换密封圈
压力表读数明显下降接头处严重漏油拧紧或换密封圈
密封圈失效更换同类密封圈
油质太脏用煤油清洗油筒、泵体油管、油缸后换油
泵体内各单向阀密封不良送回厂检修
压力表有读数但液压缸无压力油缸堵塞疏通胶管
接头堵塞清洗接头

9、USB连接线

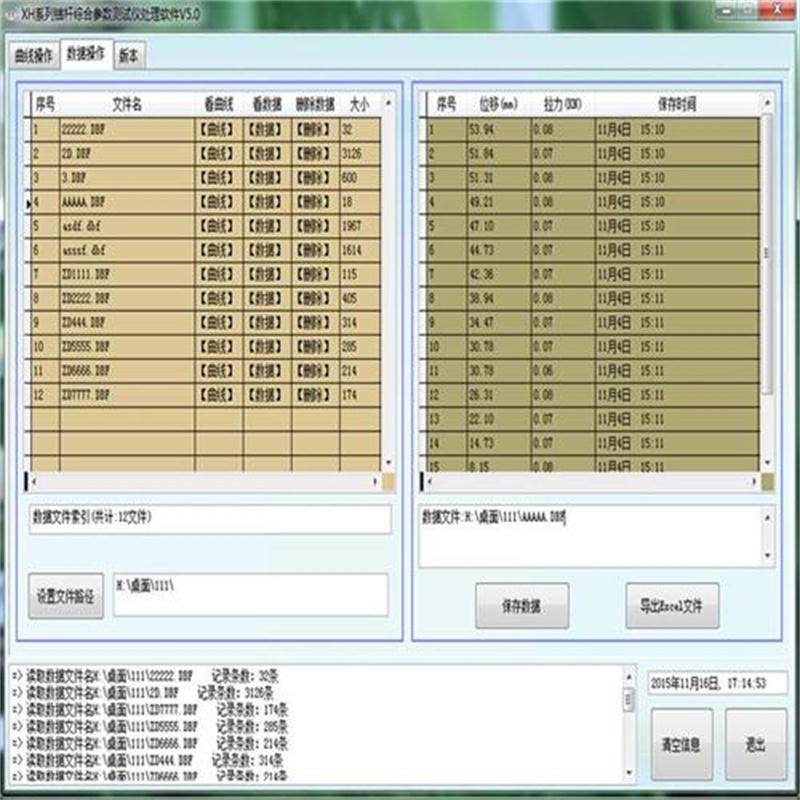

上位机软件为选配产品，选配上位机可将存储的所有数据导出至电脑进行分析处理。
