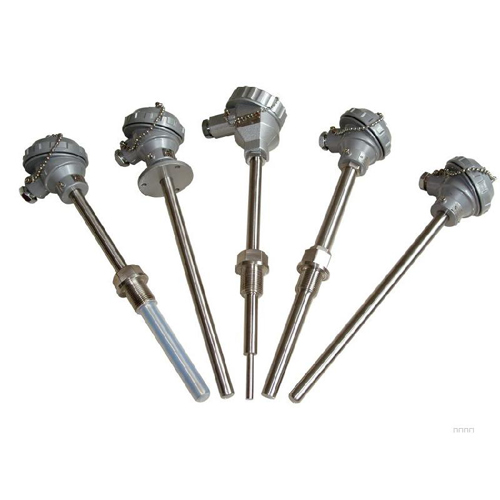

WR系列装配式热电偶
产品特征：
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合LEC国家标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍铬、镍铬-铜镍、铜-铜镍、铁-铜镍等形式热电偶，应符合JB/T9238-1999标准。
主要技术指标
温度测量范围和允许误差
|
热电偶类别 |
代号 |
分度号 |
测量范围℃ |
允许偏差△t ℃ |
|
铂铑30-铂铑6 |
WRR |
B |
0～800 |
±1.5℃或±0.25%│t│ |
|
铂铑10-铂 |
WRP |
S |
0～1600 |
±1.5℃或±0.25%│t│ |
|
镍铬-镍硅 |
WRN |
K |
0～1300 |
±2.5℃或±0.75%│t│ |
|
镍铬-铜镍 |
WRE |
E |
0～800 |
±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度
· 热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
· 热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
· 热电偶最小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
· 热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a. 对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b. 对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
· 上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
|
上限温度tm℃ |
试验温度t℃ |
电阻值MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
· 工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接，形成回路，直接测温端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指出热电偶所产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长。热电动势的大小只和热电偶导体材质以及两端温差有关。和热电极的长度，直径无关。
装配式热电偶主要由接线盒，保护管，绝缘套管接线端子，热电极组成基本结构，并配以种安装固定装置组成。
