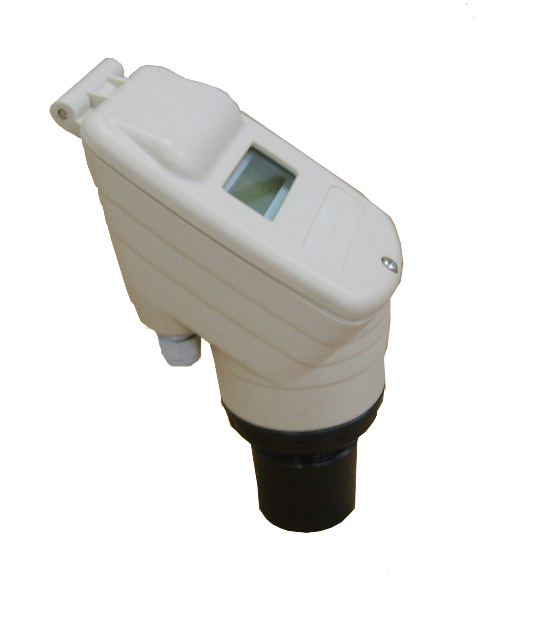

阳健仪表SD347系列超声波物（液）位计
工作原理
SD347系列超声波物（液）位计的工作原理：就是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。根据测量能量波运动过程的时间差来确定物位变化情况。由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。
一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而可以反映出物位的情况。
适用范围及特点
SD347系列超声波物（液）位计具有设计合理、性能优良、安装方便的特点。电子模块部分的微处理单元强大的分析能力，可以优化正确的回波，并将错误或虚假的回波加以排除，从而可以得出精确的数值。
同时，SD347系列超声波物（液）位计性能稳定，价格低廉，精度高，具有模拟量，开关量及数字信号同时输出功能，防水外壳，适用于一般场合的液物位检测。其主要芯片采用飞利普工业级单片机，数字温度补偿和相关专用集成电路，抗干扰性强，可任意（自定义设定）设置上下限及在线输出调节，并带有现场显示，模拟量，开关量输出，可方便与主机连接。
另外，SD347系列超声波物（液）位计选用专业超声波小角度探头，发射功率大，灵敏度高，寿命长，测量距离远；任意点上下限设定，倒值设定。可用于以对蒸汽、灰尘、湿气的干扰自动补偿，除可应用于液体/固体、还可用于不间断料/液位控制，罐、贮槽、不间断料/液位测量贮藏室、粮仓等。广泛应用于石油、化工、自来水、污水处理、水利水文、钢铁、煤矿、电力、交通以及食品加工等行业。
主要技术参数
正常工作条件：
环境温度：-20～50℃；
相对湿度：5%～100%（包括直接湿）；
环境压力：86kPa～108 kPa；
测量范围：0.25～5m、 8m 、10m 、12m 、15m （大量程可定制）
工作频率：30 KHz；
信号输出：4-20mA /HART协议、开关量PNP（NPN）、继电器输出(定货约定）；
现场显示：4位LED数显；
最大负载：24VDC 550Ω（4-20mA）
供电电压：24VDC (18～24V)
最大功消耗：1.2W(55mA，DC24V)
测量误差：量程的0.5％(空气中)
分辨率：≤2mm （温度补偿内置）
响应时间：1.5s
发射波束角：≤10°
过程压力：≤0.2MPa
过程温度：－40～70 ℃ (耐高温,耐水气须定制)
防护等级：IP65
型号及说明：
|
SD347-CSUL |
厂家编号 |
|||||||
|
1 |
一体式 |
结构型式 |
||||||
|
2 |
分体式 |
|||||||
|
30 |
30KHz |
超声波频率 |
||||||
|
20 |
20 KHz |
|||||||
|
10 |
10 KHz |
|||||||
|
5 |
5 KHz |
|||||||
|
F |
法兰连接 |
过程连接 |
||||||
|
L |
螺纹连接 |
|||||||
|
T |
特殊要求（如：卫生型法兰等） |
|||||||
|
0 |
标准件（不要求） |
聚焦锥体材质 |
||||||
|
1 |
聚氨酯 |
|||||||
|
2 |
聚丙烯 |
|||||||
|
H |
加热线圈 |
温度控制 |
||||||
|
C |
冷却线圈 |
|||||||
|
|
不要求 |
|||||||
|
X |
客户的集体要求 |
其他要求 |
||||||
