阳健仪表SD347系列重锤探测液位计
主要原理

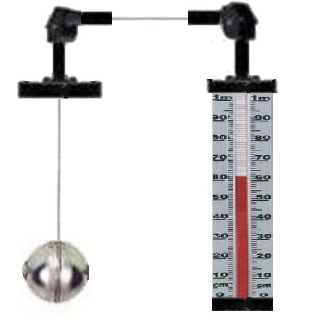

SD347系列重锤探测液位计是依据力学平衡原理设计生产的。当钢带浸浮在液体中某一位置静止时，浮子、钢丝绳（或钢带）、重锤及指针所受的重力、钢带所受液体的浮力与系统摩擦力处于平衡状态。
当液位变化时，浮力F将随之改变，系统原有的平衡受到扰动将重新达到动态平衡。液位的变化导致浮子位置的发生改变，重锤带动指针上下移动，在标尺上可以清晰直观的显示容器内液位变化的情况。
标尺板的顶端标示液面的零位，底端标示液面的满量程。指针随着物位的变化而变化，进而连续地指示出液位的高低。
适用范围及特点
SD347系列重锤探测液位计具有结构设计合理，性能优良、工作可靠、使用寿命长、便于安装维护、价格合理等优点。可广泛运用于化工、电力、水处理等领域中大中型贮罐各种液体以及高粘度、腐蚀性液体液位的常压条件下连续测量。
主要技术参数
正常工作条件：
环境温度：-20～80℃；
相对湿度：5%～100%（包括直接湿）；
环境压力：86kPa～108 kPa；
测量范围：≤25m
指示误差：≤±20㎜
工作压力：常压
介质温度：≤200℃
介质密度：≥0.6g／cm3
连接方式：法兰连接（按客户要求）
接液材质：（按客户要求）
型号与说明
|
SD347-ZCUL |
厂家编号 |
|||||
|
1 |
普通型 |
结构型式 |
||||
|
2 |
封阻型 |
|||||
|
F |
法兰连接 |
过程连接 |
||||
|
L |
螺纹连接 |
|||||
|
1 |
没有腐蚀性 |
介质属性 |
||||
|
2 |
有腐蚀性 |
|||||
|
X |
客户要求。如：接液材质 |
其他选项 |
||||
