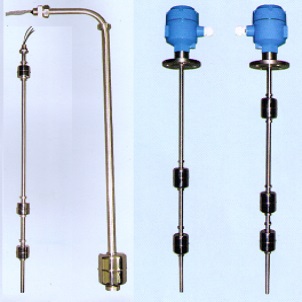

阳健仪表SD347系列磁浮球液位计（液位开关）

主要原理

SD347系列磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。

SD347系列磁浮球液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（4～20mA）信号；同时配合其他转换器，输出电压信号或者开关信号（也可以按照客户需求转换器由公司配送）。从而实现电学信号的远程传输、分析与控制。

适用范围及特点

SD347系列磁浮球液位计（液位开关）采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

SD347系列磁浮球液位计（液位开关）几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

主要技术参数

正常工作条件：

环境温度：-20～80℃；

相对湿度：5%～100%（包括直接湿）；

环境压力：86kPa～108 kPa；

工作压力（MPa）：常压、1、2等；

插入深度（mm）∶200～6000，超过6000mm的可选择柔性连杆（也称为投入式浮球液位计）；

测量范围（mm）∶8～5840；

测量精度：

测量范围 (m)	0～0.5	0.5～2	2～6
测量精度 (%)	2	1.5	1

盲区：66～120mm（以水为介质）；

介质温度：-20～125℃；

介质粘度：≤0.05 Pa·S；

介质密度：0.35～0.5 g/cm³、0.5～0.75 g/cm³、0.75～1.5 g/cm³；

防爆标志：ExdⅡCT6、

ExdⅡCT5；

外壳防护等级：IP65

信号输出形式：

ＵＨＳ系列液位计：4～20mA电流信号、4～20mA/HART、附带开关信号等

ＵＨＫ系列液位开关：常开或常闭的报警信号

型号及说明

SD347-FQKG	厂家编号
	K	输出为开关信号						输出信号形式
	S	输出为连续信号（如：4～20mA电流信号）
		P	普通型：					产品分类
		T	高温型：
		Y	高压型
		FI	防腐型：常压（PVC）；0～60℃
		FII	防腐型：常压（ABS）；-10～80℃
		FIII	防腐型：压力≤1.5Mpa；-20～115℃
		FIV	防腐型：压力2.0Mpa；-20～115
		D	低密度型（介质密度 0.5～ 0.75g/cm3）：压力2.0MPa
			0	无报警点				报警选项
			1	有1报警点
			2	有2报警点
			3	有3报警点
			4	其他
				1	螺纹连接,带接线盒			过程连接
				2	法兰连接,带接线盒
				3	法兰连接,带接线盒和现场显示
					P	普通型		防爆选项
					F	防爆型
						X	客户的其他要求	其他选项
