三达一家专业的CW6000开关状态指示仪生产厂商，公司自创立之日起，以“让用电更安全,更智能的”为生产使命，产品不断创新，不断升级。CW6000开关状态指示仪是我公司经过多次试验，改进之后新研发上市，质量可靠,经久耐用, 采用先进原材料,不易磨损。三达让您的设备更安全,更长寿,寒冷的冬天,让您的开关柜更温暖。
CW6000开关状态指示仪产品集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电电磁闭锁及温、湿度控制等多功能于一体，用户选用时只需提供一次方案图即可。本产品将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。如用户选配通讯功能，还可将所有开关状态和温湿度情况上传至监控中心。

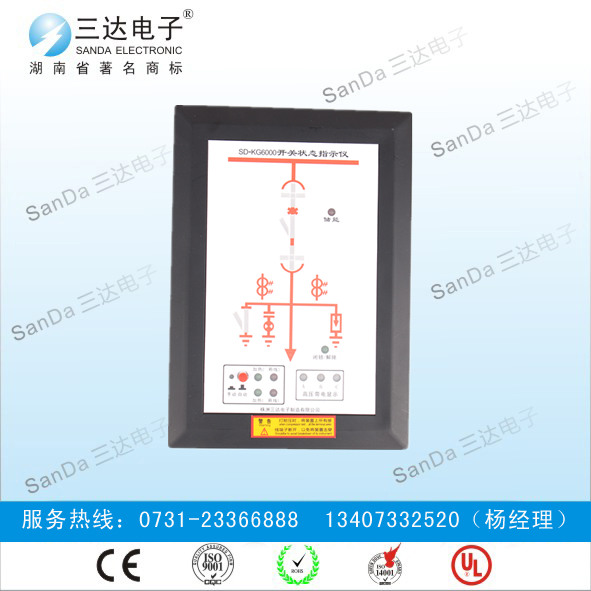

CW6000产品实物图
CW6000开关状态指示仪技术指标
1. 工作电压: 装置供电AC/DC220V±10% 50HZ。
2. 电压回路功耗: ≤10VA。
3. 抗电强度: 外壳与端子间≥AC2000V。功耗≤10W。
4. 绝缘性能: 外壳与端子间大于100MΩ。
5. 通讯: RS485 波特率2400。
6. 工作环境： 正常工作温度-20-70℃； 年平均湿度≤95%RH。
7. 抗电磁干扰性能： 符合IEC60255-22的标准规定。
CW6000开关状态指示仪主要功能
1. 断路器状态指示:(无源触点输入）
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
2. 断路器位置指示:(无源触点输入）:
工作位置触点闭合时，红色垂直模拟条亮
实验位置触点闭合时，绿色水平模拟条亮
3. 弹簧储能指示(无源触点输入）
触点闭和，红色弹簧符号亮，表示已储能
触点断开，绿色弹簧符号亮，表示未储能
4. 接地闸刀位置指示(无源触点输入）
触点闭合，红色垂直模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
注：装置模拟显示输入接点均来自断路器辅助触点及行程开关，均为无涯接点。
CW6000开关状态显示器的安装方式
1. 外形尺寸：220*155*31mm
2. 安装方式：面板式安装
3. 开孔尺寸：（197×132）mm
