一、CJ-XS产品概述
CJ-XS开关状态指示仪具有极高的性能价格比，可以直接取代常规电量变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。CJ-XS以高可靠的工业标准设计而成，采用多种隔离和搞干扰措施，能够在高干扰电力系统环境中可靠运行。GB194仪表具有安装方便、接线简单、维护方便，现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

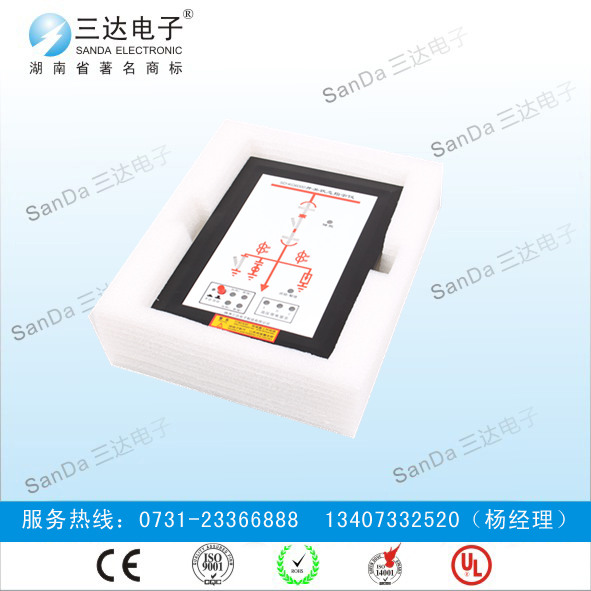

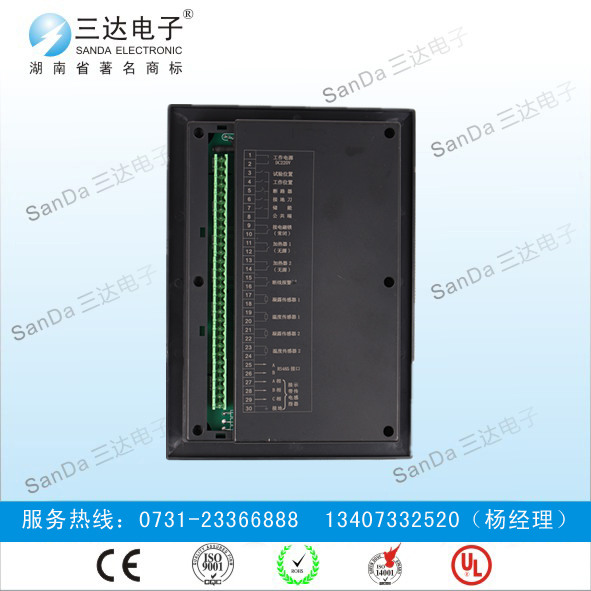

CJ-XS产品实物图
二、CJ-XS开关状态指示仪技术指标
1. 工作电压: 装置供电AC/DC220V±10% 50HZ。
2. 电压回路功耗: ≤10VA。
3. 抗电强度: 外壳与端子间≥AC2000V。功耗≤10W。
4. 绝缘性能: 外壳与端子间大于100MΩ。
5. 通讯: RS485 波特率2400。
6. 工作环境： 正常工作温度-20-70℃； 年平均湿度≤95%RH。
7. 抗电磁干扰性能： 符合IEC60255-22的标准规定。
三、CJ-XS开关状态指示仪主要功能
1. 断路器状态指示:(无源触点输入）
合闸时，合闸触点闭合，红色模拟条亮
分闸时，分闸触点闭合，绿色模拟条亮
2. 断路器位置指示:(无源触点输入）:
工作位置触点闭合时，红色垂直模拟条亮
实验位置触点闭合时，绿色水平模拟条亮
3. 弹簧储能指示(无源触点输入）
触点闭和，红色弹簧符号亮，表示已储能
触点断开，绿色弹簧符号亮，表示未储能
4. 接地闸刀位置指示(无源触点输入）
触点闭合，红色垂直模拟条亮，表示接地合闸
触点断开，绿色模拟条亮，表示接地断开
注：装置模拟显示输入接点均来自断路器辅助触点及行程开关，均为无涯接点。
四、CJ-XS安装方式
1.外形尺寸：220*155*31mm
2.安装方式：面板式安装
3.开孔尺寸：（197×132）mm
五、CJ-XS订货须知
1. 提供根据一次系统图或原产品正面和背面图，确认开口尺寸
2. 确定电压等级及装置工作电源
3. 几路温湿度控制温湿度传感器线长几米
4. 是否带RS485通讯接口是否带语音提示功能
六、CJ-XS售后服务
服务核心：诚有所致，勤有所得
服务概念：速度、品质、责任心
1. 本公司对售出产品，质保一年，终身维修。
2. 凡在一年质保期内，产品在正常使用情况下有损坏者，我公司负责免费维修，或按用户要求更换。
3. 超过保修期维修只收取成本费用。
4. 对售出产品实行跟踪服务，上门调试，指导安装使用。
5. 对用户的服务需求，售后服务响应时间为12小时。
6. 定期对服务状况和用户意见作总结分析，进行服务评审，积累经验，以便更好地满足用户需求。
