概述
NHR-2100/2200系列定时器/计时器采用全自动贴片封装工艺，具有很强的抗干扰能力，并具有多种输出功能和控制功能，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
6位LED数码显示，显示范围宽，并且显示亮度可以调整。
具备递增和递减两种计时方式。
具备“定时报警”、“计时报警”功能，带LED报警灯指示；计时报警时，可选200mS脉宽同步输出，同时仪表将自动清零且停止报警，并重新开始计时。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备仪表按键启动、停止、清零功能操作，也可外接启动、停止、清零功能按钮。
输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
面板轻触式按键设置，参数设置断电永久保存。

仪表面板


160*80mm(A型)	96*96mm(C型)	96*48mm(D型)

	确认键：数字和参数修改后的确认，并自动切换到下一参数。退出设置键：长按4秒可返回测量画面。
	切换键：定时控制时，切换时间和日期显示。位移键：修改参数时移动修改位。
	减少键：用于减少数值。选择键：参数设定时，用于选择上一个参数。
	增加键：用于增加数值。选择键：参数设定时，用于选择下一个参数。

PV：显示测量值；在参数设定状态下，显示参数符号和参数值。
A/T：定时功能时PV显示当前时间：时、分、秒，指示灯亮。
计时功能时PV显示累计时间：分、秒、毫秒，指示灯亮。
B/D：定时功能时PV显示：年、月、日，指示灯亮。
计时功能时PV显示累计时间：时，指示灯亮。
AL1：报警指示灯。
AL2：备用。
Hz：备用。
C：备用。
T：计时器、定时器指示灯亮。
注：外形尺寸为96*48mm时，无Hz、C、T指示灯。

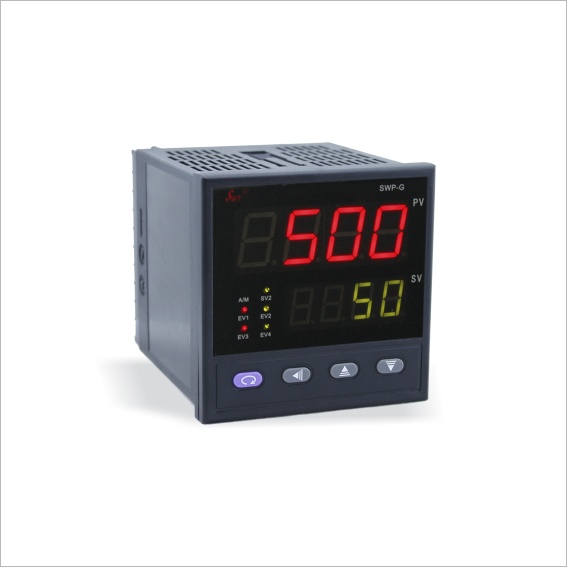

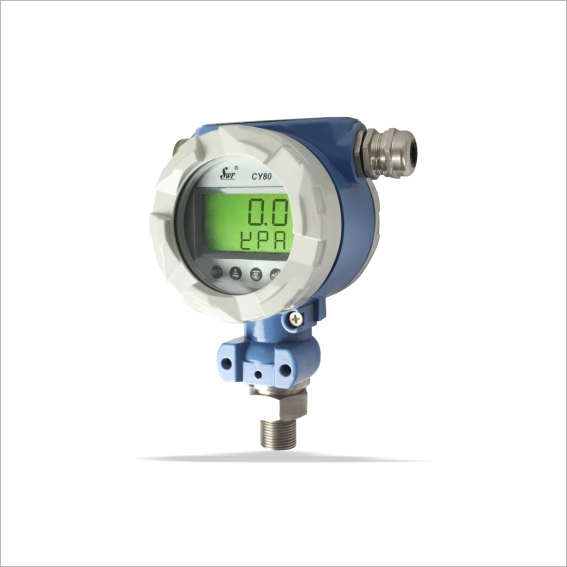

双回路数显控制仪15303838909 智能扩散硅压力变送器15303838909 智能三相电力仪表15303838909电工表计时器计数表定时器转速表15303838909

参数功能

注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
例如：
选择计时功能时，参数“T1”和“T2”、“T3”无效，并且进入菜单设置时不显示“T1”和“T2”、“T3”。
选择定时功能时，参数“A-MODE”无效，并且进入菜单设置时不显示“A-MODE”。

仪表接线图

注：不同外型仪表后盖接线端子的方向不一样，见示意图。

仪表选型

NHR-2100□-/ /□/-□
定时器 ① ② ③ ④ ⑤ ⑥
NHR-2200□-□//□/□-□
计时器 ① ② ③ ④ ⑤ ⑥

①规格尺寸		②脉宽输出
代码	宽高深	代码	分度号（测量范围）
A C D	16080110mm（横式） 9696110mm（方式） 9648110mm（横式）	X F	无接口 200mS脉宽输出接口
③报警输出		④通讯输出
代码	输出类型（负载电阻RL）	代码	通讯接口（Modbus）
1	1路报警	X D1 D2	无接口 RS-485通讯接口 RS-232通讯接口
⑤外部事件输入		⑥供电电源
代码	数字量输入接口	代码	电压范围
X Y	无外接按钮外接启动、停止、清零按钮	A D	AC100～240V，(50/60HZ) DC20～29V

备注：

在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
NHR-2100定时器没有脉宽输出与外部事件输入功能，用“X”补上。
型号举例：NHR-2100A-X/1/D1/X-A，NHR-2200D-F/1/X/Y-A
