简介:

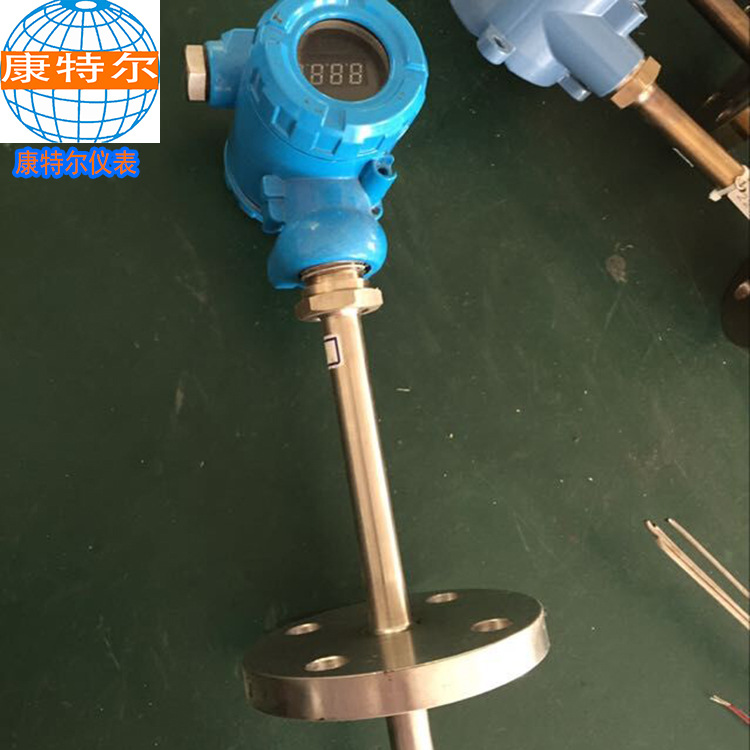

SBWZ系列一体化温度变送器是温度传感器与变送器的完美结合,以十分简捷的方式把-200~1600 ℃ 范围内的温度信号转换为二线制4~20mA DC的电信号传输给显示仪、调节器、记录仪、DCS 等,实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品,是集散系统、数字总线系统的必备产品。
产品特点:
1.超小型(模块φ44×18 )一体化,通用性强;
2.二线制4~20mA DC 输出。传输距离远,抗干扰能力强。
3.冷端、温漂、非线形自动补偿。
4.测量精度高,长期稳定性好。
5.温度模块内部采用环氧树脂浇注工艺,适应于各种恶劣和危险场所使用。
6.一体化设计,结构简单合理,可直接替换普通装配式热电偶、热电阻。
7.机械保护:IP65;
8.采用热电偶温变,可免用补偿导线,降低成本;
9.液晶、数码管、指针等多种指示功能方便现场适时监控。
10.现场环境温度 >70 ℃ 时,变送器和现场显示仪表可采用分离(隔离)式安装;
11.防爆等级: dIIBT4 、 dIIBT5 。
12.防护等级: IP54。
技术指标:
|
类 别 |
SBWZ模块式温变 |
SBWZ一体化温度变送器 |
|
|
准 确 度 |
0.2%F.S 0.5%F.S |
||
|
输 入 |
热电偶: B 、 S 、 T 、 K 、 J 热电阻: Pt100 、 Pt10 、 Cu100 、 Cu50 |
||
|
输 出 |
二线制 4-20mA DC |
||
|
使用温度 |
-25-85 ℃(一体化 LCD 表头时 0-60 ℃ ) |
||
|
温度影响 |
≤0.05%/ ℃ |
||
|
湿 度 |
5-95%RH |
||
|
现场显示 |
无 |
3 1/2LED 3 1/2LCD 0-100% 等分刻度 |
|
|
显示精度 |
无 |
数字式: 0.5 级 指针式: 2.0 级 |
|
|
负载能力 |
<600 Ω (额定负载 250 Ω ) |
||
|
外形尺寸 |
44×18 |
70×100(中继器) |
|
|
|
|
|
|
一体化温度变送器选型表:
|
SBWZ□□-□□□□□-□-□/□-□一体化温度变送器 |
||
|
代 号 |
仪表类型 |
|
|
Z |
热电阻 |
|
|
R |
热电偶 |
|
|
代号 |
分度号 |
|
|
P |
铂 Pt100 |
|
|
C |
铜 Cu50 |
|
|
M |
镍铬硅-镍铬N |
|
|
N |
镍铬-镍硅 K |
|
|
E |
镍铬-铜镍 E |
|
|
F |
铁-铜镍 J |
|
|
C |
铜-铜镍 T |
|
|
代号 |
显示方式 |
|
|
无 |
4~20mA输出无显示 |
|
|
S |
LED数码显示 |
|
|
Y |
LCD液晶显示 |
|
|
代号 |
安装方式 |
|
|
1 |
无固定装置 |
|
|
2 |
固定螺纹 |
|
|
3 |
活动法兰 |
|
|
4 |
固定法兰 |
|
|
5 |
活络管接头式 |
|
|
6 |
固定螺纹锥形式 |
|
|
7 |
直形管接头式 |
|
|
8 |
固定螺纹管接头式 |
|
|
9 |
活动螺纹管接头式 |
|
|
代号 |
接线盒形式 |
|
|
2 |
防喷式 |
|
|
3 |
防水式 |
|
|
4 |
防爆式 |
|
|
代号 |
保护管直径 |
|
|
0 |
Ф16 |
|
|
1 |
Ф12 |
|
|
代号 |
内芯结构 |
|
|
无 |
普通元件 |
|
|
K |
铠装元件 |
|
|
代号 |
保护管材料 |
说 明 |
|
0 |
1Cr18Ni9Ti |
最常用的热电偶保护管 |
|
3 |
316L |
耐腐蚀优于1Cr18Ni9Ti的金属护管 |
|
4 |
904L |
能抗化工生产过程的绝大多数强腐蚀的金属护管 |
|
代号 |
长度mm/插深mm |
|
|
L/l |
□□□mm/□□□mm |
|
|
|
|
|
