产品名称：开关状态指示仪
产品型号：sxk-003-r
产品品牌：奥博森
公司出厂：湖南醴陵奥博森电气厂
售后保障：质保一年，免费保修
产品概述

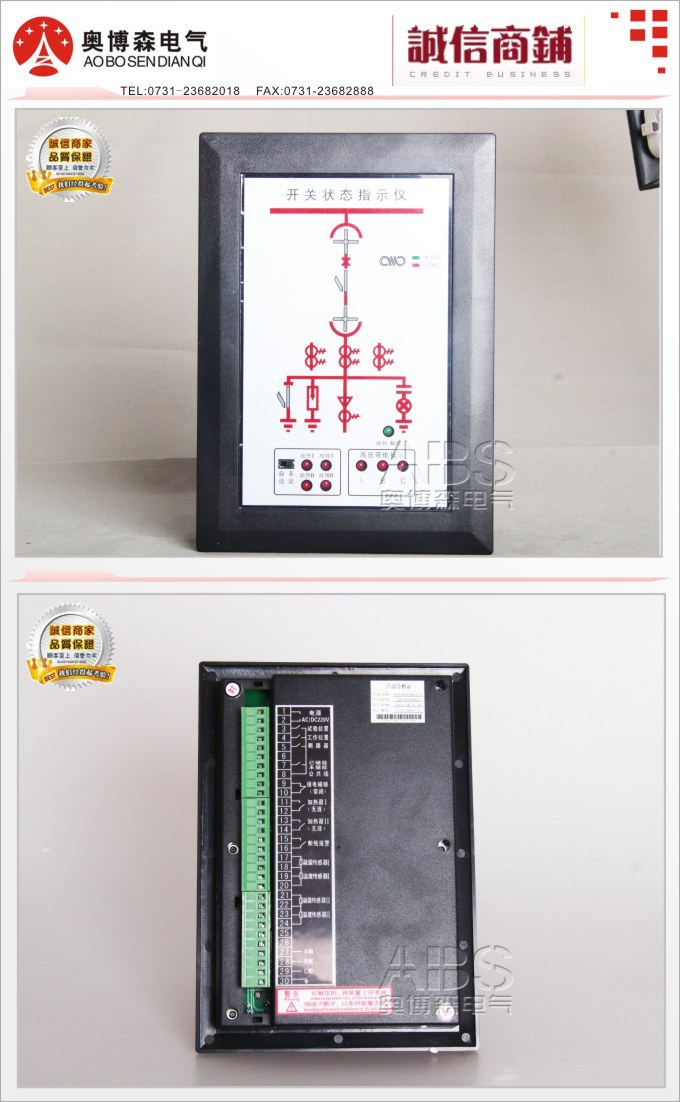

奥博森电气有限公司专业生产的sxk-003-r开关柜状态指示仪集一次回路模拟图,断路器位置,开关状态,接地闸刀位置,弹簧储能状态,高压带电指示,高压带电闭锁及温湿度控制及RS485通讯接口(选用)等多功能于一体,指示功能可分可合,采用面板安装方式,用户选用时只要提供一次方案即可. sxk-003-r开关柜状态指示仪的面板结构设计更简单化,面板布局更美观.
产品使用环境
1、电源：AC220±10%
50Hz
2、使用环境：温度-20~70℃、相对湿度≤95%、海拔高度≤3000m
3、模拟指示部分：
A．断路器状态指示：
合闸时，合闸触点闭合，红色模拟条点亮。
分闸时，分闸触点闭合，绿色模拟条点亮。
B．断路器位置指示：
工作位置触点闭合时，红色垂直模拟条点亮。
实验位置触点闭合时，绿色水平模拟条点亮。
C．弹簧储能指示：
触点闭合，红色弹簧符号点亮，表示已储能。
触点断开，绿色弹簧符号点亮，表示未储能。
D．接地闸刀位置指示：
触点闭合，红色垂直模拟条点亮，表示接地合闸。
触点断开，绿色水平模拟条点亮，表示接地断开。
注：失电状态下所有的发光指示均不亮
以上接点信号均来自断路器的辅助接点。
