PID阀位控制器 香港上润 虹润控制仪
- 价 格：
面议 /
台
- 供 应 地：河南省郑州市
- 发布公司：西安大唐自动化系统工程有限公司
- 产品型号：NHR-5500A-14/27-K1/0/2/D1/X-A(
- 品 牌：虹润
- 发布日期：2016/7/16 10:15:11
- 联系人QQ：800050789
详细说明
NHR-5500A-14/27-K1/0/2/D1/X-A(阀位正反转控制NHR-5500系列手动操作器虹润数显表说明书/安全栅/上润精密仪器有限公司/数显温度计/温度仪表/智能仪表/温度记录仪/数显仪表/温度控制仪表/热电偶温度计/温控仪表/热电偶传感器/温度巡检仪/数字仪表/智能数显仪表/配电器 /智能数字显示仪/智能温度控制/温度控制器/温湿度记录仪/显示仪表/压力仪表/温度控制仪/信号隔离器/热电偶型号/控制仪表/温度调节仪/液位显示仪/温度显示仪/数字显示仪表/温度调节仪
|
联系方式：0371-60397485 15303838909李经理
概述
|
|
NHR-5500系列手动操作器适合作为DCS系统回路调节控制输出和智能调节器控制输出的备用操作器使用，可同时输入和显示给定信号和反馈信号，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电磁阀、电动调节阀、变频器等设备进行控制、报警控制、数据采集等功能。

 双屏LED数码显示，PV显示外给定值，SV显示阀位反馈值，外给定值、阀位反馈值可以选择百分比光柱模拟指示(0～100％)。
 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。
 具备“上下限报警”、“闪烁报警”、“手动状态报警”等报警功能。带LED报警灯指示。
 可搭配各种调节阀使用，一但调节阀失效，可由本产品手动控制操作，并可取代伺服放大器直接驱动阀门。
 可带一路模拟量控制输出或一组开关量控制输出(继电器正转、反转控制)及一路模拟量变送输出。
 可实现手/自动无扰切换功能，手动切换到自动时，采用逼近算法，并带切换限幅功能。
 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
 仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
 带DC24V馈电输出，为现场变送器配电。
 输入、输出、电源、通讯相互之间采用光电隔离技术。
 具备多种外形尺寸及样式供用户选择。
 参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。
|
|
|
|

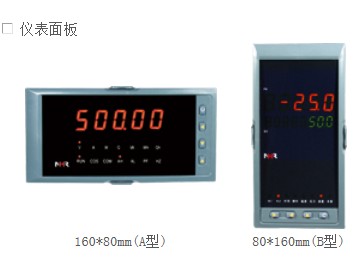

 仪表面板
|
|
|
|
|
|
|
|
|
160*80mm(A型)
|
80*160mm(B型)
|
96*96mm(C型)
|
96*48mm(D型)
|
48*96mm(E型)
|
72*72mm(F型)
|
|
|
|
|
|
|
|
|
|
|
|
|
160*80mm(K型)
|
80*160mm(L型)
|
|
|
|
|
注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
|
|
 仪表选型
|
|
NHR-5500□-□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
|
|
①规格尺寸
|
②PV第一路外给定输入分度号/③SV第二路阀位反馈输入分度号
|
|
代码
|
宽*高*深
|
代码
|
分度号（测量范围）
|
|
A
B
C
D
E
F
K
L
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
160*80*110mm（横式/光柱）
80*160*110mm（竖式/光柱）
|
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56
|
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格
|
|
④控制输出（OUT1）
|
|
代码
|
输出类型（负载电阻RL）
|
|
0
1
2
3
4
5
K1
K3
K4
K5
8
|
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
继电器接点输出
可控硅触发脉冲输出
固态继电器驱动电压输出
双向可控硅通断输出
特殊规格
|
|
⑤变送输出（OUT2）
|
|
代码
|
输出类型（负载电阻RL）
|
|
X
0
1
2
3
4
5
8
|
无变送输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格
|
|
⑥报警输出（继电器接点输出）
|
|
代码
|
报警限数
|
|
X
1
2
3
4
|
无输出
1限报警
2限报警
3限报警
4限报警
|
|
⑦通讯输出/外部事件输入
|
⑧馈电输出
|
|
代码
|
通讯接口/数字量输入接口
|
代码
|
馈电输出（输出电压）
|
|
X
D1
D2
D3
Y1
Y2
Y3
|
无通讯输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
外部事件输入1（强制手动）
外部事件输入2
外部事件输入3
|
X
1P
2P
|
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
|
|
⑨供电电源
|
⑩备注
|
|
代码
|
电压范围
|
|
|
A
D
|
AC/DC 100-240V(50/60Hz)
DC 20-29V
|
|
|
备注：
|
|
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只 能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口。
3、规格尺寸为D、E型的仪表，接线端子25~36间如有带报警功能，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择开关量控制输出功能时(正、反转输出)，报警输出最多只能选择2限报警。
5、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-5500A-27/27-0/0/2/X/X-A(模拟量控制)。
例2：NHR-5500A-14/27-K1/0/2/D1/X-A(阀位正反转控制)。
|
