香港虹润 数字显示控制器 NHR-5100 资料说明书

  • 价 格: 面议 /
  • 供 应 地:河南省郑州市
  • 发布公司:西安大唐自动化系统工程有限公司
  • 产品型号:NHR-5100A-55-0/X/2/D1/1P(24)
  • 品 牌:香港虹润
  • 发布日期:2016/7/15 11:09:27
  • 联系人QQ:800050789 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


NHR-5100A-55-0/X/2/D1/1P(24)- NHR-5100单回路数字显示控制仪A



NHR-5100A-55-0/X/2/D1/1P(24)- NHR-5100单回路数字显示控制仪A



润温控仪/虹润安全栅/虹润仪表密码/虹润仪表t80/虹润转速表/hr虹润仪表/虹润热电偶/虹润电流表/虹润仪表厂/虹润手操器/虹润仪器 /虹润pid调节仪/虹润仪表客服/虹润精密仪表/虹润流量积算仪/虹润精密仪表有限公司/虹润温NHR-5100系列单回路数字显示控制仪

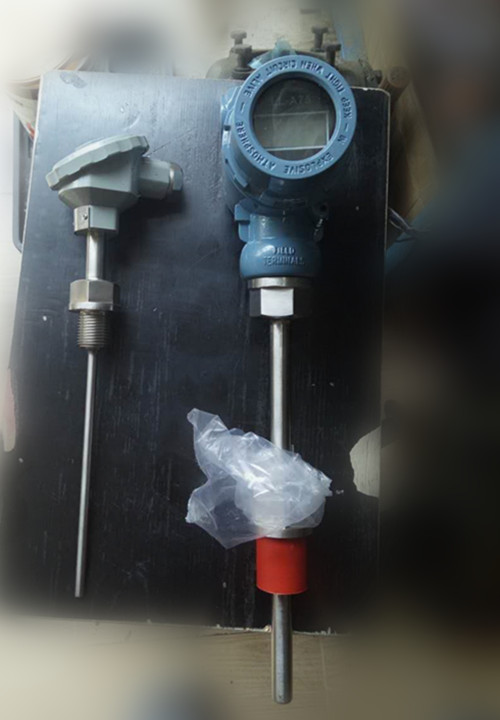

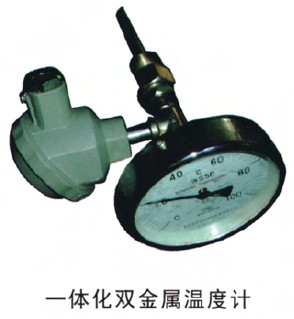

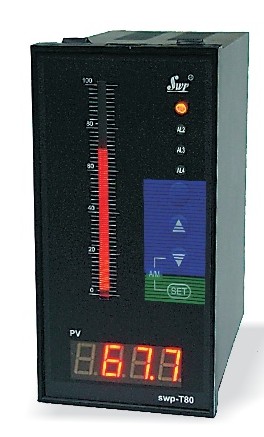

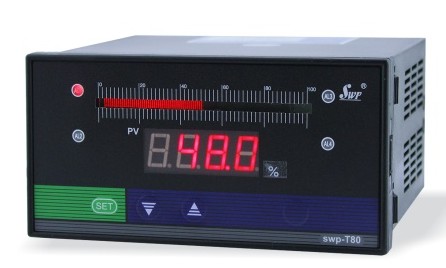

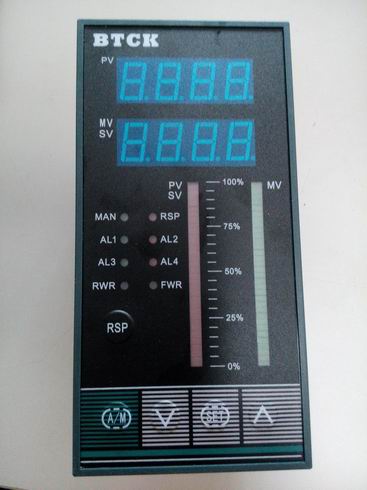

虹润15303838909百特光柱温控器15303838909昌晖光柱液位水位显示控制仪15303838909昌辉液位报警器15303838909一体化现场显示温度变送器铠装热电阻热电偶15303838909WSS-411双金属温度计15303838909

联系方式:0371-60397485  15303838909李经理

概述

NHR-5100系列单回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
单路输入,双屏LED数码显示,且带有光柱模拟指示功能(0~100%)。
具备36种信号输入功能,可任意选择输入信号类型;0.2%级测量精度。
热电阻\热电偶信号分辨率可切换:1℃或0.1℃。
具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能,带LED报警灯指示。
具有电压、电流变送输出信号可选。
支持RS485、RS232串行接口,采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印等功能。
带DC24V馈电输出,为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存,具备参数恢复出厂设定功能。

仪表面板






160*80mm(A型)

80*160mm(B型)

96*96mm(C型)

96*48mm(D型)

48*96mm(E型)






160*80mm(K型)

80*160mm(L型)

96*96mm(M型)

72*72mm(F型)

48*48mm(H型)






★注:以上参数为仪表全部参数,如果不是全功能仪表,则未选功能所对应的参数将不予显示。
例如:
注1:SV屏显示“时间”有打印功能打开时才显示。
注2:第四报警方式的“断线报警”客户有要求时才开放。

仪表选型

NHR-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸

②输入分度号

代码

宽*高*深

代码

分度号(测量范围)

A
B
C
D
E
F
H
K
L
M

160*80*110mm(横式)
80*160*110mm(竖式)
96*96*110mm(方式)
96*48*110mm(横式)
48*96*110mm(竖式)
72*72*110mm(方式)
48*48*110mm(方式)
160*80*110mm(横式/光柱)
80*160*110mm(竖式/光柱)
96*96*110mm(方式/光柱)

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56

热电偶B(400~1800℃)
热电偶S(0~1600℃)
热电偶K(0~1300℃)
热电偶E分度(0~1000℃)
热电偶T分度(-200.0~400.0℃)
热电偶J分度(0~1200℃)
热电偶R分度(0~1600℃)
热电偶N分度(0~1300℃)
热电偶F2分度(700~2000℃)
热电偶Wre3-25分度(0~2300℃)
热电偶Wre5-26分度(0~2300℃)
热电阻CU50(-50.0~150.0℃)
热电阻CU53(-50.0~150.0℃)
热电阻CU100(-50.0~150.0℃)
热电阻PT100(-200.0~650.0℃)
热电阻BA1(-200.0.0~600.0℃)
热电阻BA2(-200.0~600.0℃)
线性电阻0~400Ω(-1999~9999)
远传电阻0-350Ω (-1999~9999)
远传电阻30-350Ω (-1999~9999)
0~20mV (-1999~9999)
0~40mV (-1999~9999)
0~100mV (-1999~9999)
-20~20mV (-1999~9999)
-100~100mV (-1999~9999)
0~20mA (-1999~9999)
0~10mA (-1999~9999)
4~20mA (-1999~9999)
0~5V (-1999~9999)
1~5V (-1999~9999)
-5~5V (-1999~9999)
0~10V (-1999~9999)(不可切换)
0~10mA开方 (-1999~9999)
4~20mA开方 (-1999~9999)
0~5V开方 (-1999~9999)
1~5V开方 (-1999~9999)
全切换
特殊规格

③变送输出1(OUT1)

代码

输出类型(负载电阻RL)

X
0
1
2
3
4
5
8

无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格

④变送输出2(OUT2)

代码

输出类型(负载电阻RL)

X
0
1
2
3
4
5
8

无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格

⑤报警(继电器接点输出)

代码

报警限数

X
1
2
3
4

无输出
1限报警
2限报警
3限报警
4限报警

⑥通讯输出

代码

通讯接口(通讯协议)

X
D1
D2
D3

无通讯输出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口

⑦馈电输出

代码

馈电输出(输出电压)

X
1P
2P

无输出
1路馈电输出
2路馈电输出
如“2P(12/24)”表示第一路12V,
第二路24V馈电输出。

⑧供电电源

代码

电压范围

A
D

AC/DC 100-240V (50/60Hz)
DC 20-29V

⑨备注

无备注可省略
