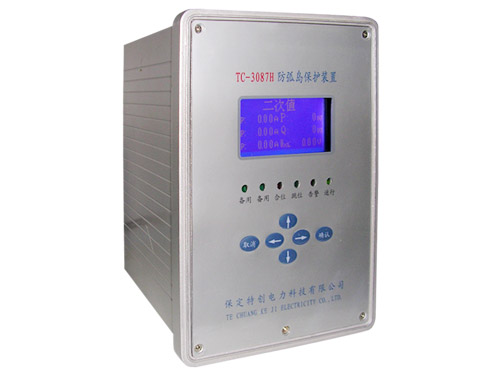

防孤岛保护装置TC-3087H主要功能
防孤岛保护装置TC-3087H除设置有孤岛跳闸功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：
(1)过电压跳闸 (可选择投退)
(2)低电压跳闸 (经断路器合闸位置检测 ,作为低压闭锁条件.)
(3)过频率跳闸(经断路器合闸位置,及低电压闭锁,同时系统频率必须低于高频定值,方可投入此功能.)
(4)低频率跳闸(经断路器合闸位置,及低电压闭锁,同时系统频率必须曾经大于低频定值,方可投入此功能.)
(5)电流越线限报警(可选择投退)
(6)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）
防孤岛保护装置TC-3087H的主要技术数据
1 TC-3087H 防孤岛保护装置 额定数据
a. 交、直流装置电源：220V 或 110V（定货时说明）
b. 交流电压：相电压 57.74V，线电压 100V
c. 交流电流：5A 或 1A（定货时说明）
d. 频 率：50Hz
2 TC-3087H 防孤岛保护装置功率消耗：
a. 直流回路： ≤ 10W
b. 交流电压回路： < 0.5VA/相
c. 交流电流回路： < 1VA/相(IN =5A) 或 < 0.5VA/相 (IN =1A)
3 防孤岛保护装置TC-3087H 精确工作范围：
a. 电流： 0.2In～1.4 In
b. 电压： 10V-450V
c. 频率： 45Hz～50Hz
d. 时间： 0.00～99.99s
e. 有功功率： >10W
4 防孤岛保护装置TC-3087H 定值误差：
a. 电流及电压定值误差： <±3％ 整定值
b. 时间定值误差： <±1％ 整定时间+35ms
5 防孤岛保护装置TC-3087H 测量误差范围
a. 频率： 0.1％
b. 电流、电压： 1％
c. 有功功率、无功功率： ±5％
6 遥信事件记录分辨率：不大于 2mS
7 遥控正确率：不低于 99.99％
