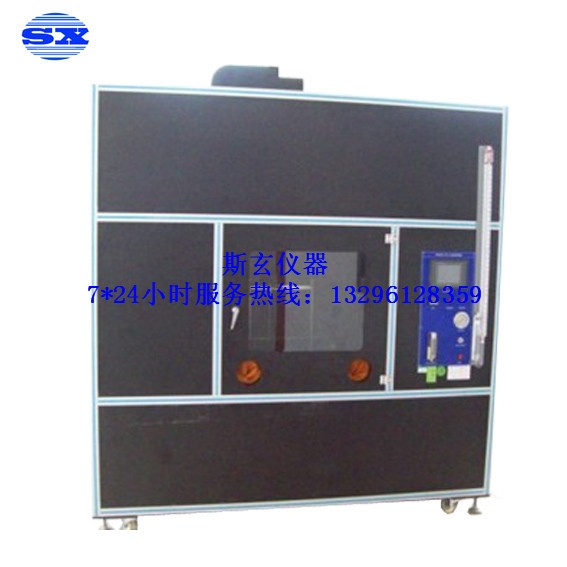

S8001X电线电缆VW-1燃烧试验箱

产品概述:

本燃烧试验室符合以下标准要求：

UL1581:2008第1060条、UL2556:2007第9.3条和9.5条：垂直火焰和FT1试验、UL1581:2008第1061条：电缆燃烧试验、UL1581:2008第1080条、UL2556:2007第9.4条：垂直试样——VW-1试验、UL1581:2008第1100条、UL2556:2007第9.1条：水平试样—FT2试验

本设备适用于在规定火源直接燃烧下测定电线的不延燃烧性能。该装置具有高准确度，自动计时，自动结束试验，操作简单方便等优点。

技术产品详细参数:

1.    燃气及试验耗材

(1)  燃气及气瓶：纯度98%以上的甲烷气体，具有标称热值为1000Btu/立方英尺或37.3MJ/m3或8.9千卡/m3(用户自备)。

(2)  耗材：305mm×355mm或200mm×200mm或长610mm宽150-200mm直径为150～

200mm、厚度小于6mm的医用脱脂棉花，厚度为0.1mm、宽度为10mm或12.5±1mm且长度为绕过试样一圈后可伸长20mm、密度为60lb或94g/m2牛皮纸若干(用户自备)。

2.    试验装置及试验夹具

(1)     试验支架：材料为不锈钢，垂直支架可作火焰校验、VW-1燃烧试验、FT1试验、FT2燃烧试验、电缆燃烧试验等；

(2)     500W燃烧喷灯：美国原装喷灯，满足ASTM D5025-2005要求，与垂直燃烧支架配合使用。该喷灯燃烧纯度为98%以上的甲烷能产生内焰高度40±2mm、外焰高度规：一个，能使喷灯与试样间距快速定位，正确的接近试样。材料为黄铜，高度分别为40mm；

(6)     长度为500mm/分度值为1mm钢直尺一把，固定在垂直燃烧支架上，以便于调整火焰燃烧点和牛皮纸

(6)     长度为500mm/分度值为1mm钢直尺一把，固定在垂直燃烧支架上，以便于调整火焰燃烧点和牛皮纸固定位置。

3.    流量控制系统

(1)     流量计：美国原装流量计且量程为1000ml/min，范围：56-1180ml/min，能够适应

965±30ml/min的标准要求；

(2)     压力表：0～2kg/cm2，最大压力为0.2MPa，分辨率为5kPa，正常工作压力为101kPa(0.1Mpa)即1个标准大气压；

(3)     背压力计：美国原装背压力计，量程为36英寸；

(4)     背压力介质：绿油，密度为1000kg/m3，与水混合使用。

4.    测温系统

(1)     测温铜块：热导系数极高的电解铜，长度为19.14±0.02mm，直径为9mm，末钻孔前重量为10g±0.05g；数量共2件，一件为0.5mm热电偶嵌入该铜块中，另一件为备品，作为检查参照使用；

(2)     K型热电耦，英国原装进口直径 0.5mm的不锈钢护套，最高测量温度达1300℃；

(3)     台湾原装进口手持式数显温度表，分辨率为0.1℃，带有摄氏温度和华氏温度转换功能；

(4)     测温高度规：温度校准时快速定位测温铜块于喷灯间距，用于500W火焰校准且

高度为55mm，材质为黄铜；

(5)     本装置符合ASTM D5207-2003标准规范要求。

5.    计时系统与燃烧次数累计系统

(1)     本试验装置提供燃烧次数、施焰（燃烧）计时、停止（停燃）计时与延燃计时三个计时装置；

(2)     施焰（燃烧）计时：即正常工作的喷灯到达规定位置时对试样进行供火燃烧的时间，能自动记录该时间；当将要达到预置时间时倒数3S，控制系统发出提示音提醒操作员准备快速将喷灯撤离，最后1s发出提示音后立即停止对试样供火；

(3)     停止（停燃）计时：当喷灯对试样供火计时达到预置值时，操作人员将喷灯撤离，触动感应开关动作，停燃时间开始自动计时，当将要达到预置时间时倒数第3s，控制系统发出提示音提醒操作员准备快速将喷灯撤离，最后1s发出提示音后立即继续把喷灯靠近试样，对试样再次供火；

(4)     燃烧次数：当完成(2)和(3)的步骤后，试验计数器自动计数一次，计数累计达到预设值时，试验停止；

(5)     延燃计时：施焰停止后延燃时间自动计时，当试样上的明火熄灭后立即手动按下延燃停止按钮或踩下脚踏开关，此时延燃计时器上显示的数值就是试样的延燃时间；

(6)     本控制系统采用PLC+触摸屏为控制中心，性能稳定可靠，使用寿命长，控制准确。附有电子点火装置，免除人工手动明火引燃，增加了安全性。当到达标准要求时间的前，仪器发出3声断续提示音提醒操作员，大大提高试验的准确性和人性化程度。

通用操作模式

1.         开启电源后，根据试验要求，选择相应的试验模式；试验模式选定后，则施焰时间、

施焰次数、停止时间等相关参数根据UL1581标准之对应模式要求，程序内部已固定好，外部设定无效；另需注意只有在试验停止时，模式选择才起作用；

2.         试验前应检查燃烧室底部两侧风门有无关好，如未关好，则按下“气源开”按扭无效，并可听到“滴——滴”蜂鸣提示音；此时需关好风门后，提示音自动消失，此时再按“气源”开按扭，气源方可打开；

3.         调整好各个仪表的位置，按标准规定范围内调整：

(1)     压力表(kg/cm2)：调整至1kg/cm2，即1个标准大气压；(通常取出厂校检值即红色标签指示处)；

(2)     流量计(刻度)：500W喷灯调整至965±30mm/min (通常取出厂校检值即红色标签指示处)；注：试验气体99.999%甲烷，如用别的气体需根据正规标准公式进行换算；

(3)  U型背压力计：500W喷灯调整至125±25mm(即4.92inch±0.985inch）水柱(通常取出厂校检值即红色标签指示处)；

4.         按下“点火”，给喷灯点火；如气源未开，则按下“点火”按扭无效；开启气源后，如欲关闭气源或停止试验，按下“气源关”，则仪器自动关闭气阀；

5.         如需做VW-1试验，在开始选择好此模式后，调整好各仪表数值后点燃喷灯后，此时把喷灯压下（即倾斜20度角），喷灯下方的微动开关闭合，表示对试样施加火焰；面板上的施焰时间继电器开始计时，到达13秒（时间视具体试验模式而定），仪器发出提示音（每秒一次）共三声，表示施焰时间（15S）已到，提示用户停止施焰；抬起喷灯后，喷灯下方的微动开关断开，仪器停止施焰计时，并自动启动停止与延燃计时；当施验次数（如5次）到达后，仪器自动关闭气源；在延燃过程中，脚踩脚踏开关则停止延燃计时；如果一直没有踩脚踏开关，而延燃时间又到达延燃时间继电器之设定值后，仪器发出报警音，表示延燃超时，试验失败，报警音持续5秒后系统自动停止报警音；其它试验模式下操作方法类推，不再赘述。
