仪器特征：
1.设备满足测试条件：出风口泄露量测试、自动计数、识别产品信息（可打印产品泄漏
量检测信息）、自动辨别不合格品并做标示
2.设备属于半自动设备，操作员手工上、下料，按动双启动按钮后自动运行测试；自动
计数；手动粘贴测试数据信息；根据泄露量偏差值自动确定不合格品，同时自动做一个
红色标签，手工将不合格品独立放置。

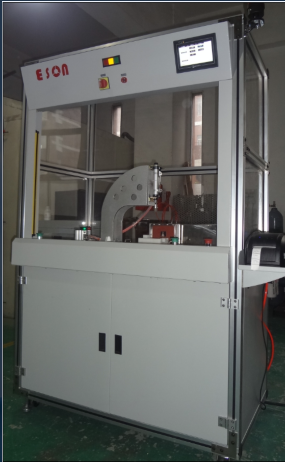

3.设备由铝型材框架主体，下部机架钣金封闭，表面烤漆（颜色需确认），正面人机界
面（10.4 英寸液晶触摸屏）；
4.工作区域安装照明装置，位于设备顶部，高亮度LED 灯，确保亮度可达500LUX 以上；
5.出风口工装X、Y、Z 方向可移动，方便调节，且通用于不同出风口安装、测试操作；
6.启动按钮、急停按钮水平设置，机体下部后侧隔离放置电控箱，机器下部安装滚轮（两
定向轮、两动向轮），机体下部正面位置制作开闭式门，用于放置泄露量检测系统。
7.控制器功能：统计生产数量、泄露量测试系统（压力设定、压差设定、时间设定、流量
设定、流量检测）、泄漏量信息可储存、可导出（EXCEL 模式）、可连接打印机打印、报
警提示（压差报警、不合格品报警+指示灯提示、设备运动部件不动作报警）
技术参数：
1.系统组成：压缩空气源+除油/除水装置+压力控制系统；
2.介质：压缩空气
3.压力范围：气压调压范围：0～5kg
4.测试压力：0～1000Pa
5.压差范围：≦42pa
6.流量测试范围：2.1m3/min（126m3/h）；
7.流量测试范围可调：10～800m3/h （ Kg/h、m3/h两种单位控制器操作界面分别显示）
8.泄露量：0.08m3/min 精确性：0.001 m3/min
9.工件数量：可满足1件样品在检测平台压力泄露量检测
10.测试时间：可设定 最大9999（秒S或分min或小时h）
11.压力泄露量功能：压力变送器+质量流量计+阀系统+系统自动演算压力泄露量的数值
12.样品的安装：根据用户连接接口设计连接工装，能方便快速的安装和拆卸试件
满足标准：
TPV 8221-75m300
Appendix C GMW15448Apr2010
IP-0118 V4
898995850
