产品简介

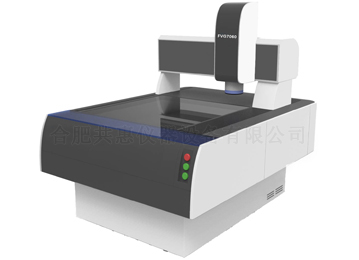

该产品是我公司自主研发的手动光学影像测量仪，适用于小批量检测或产品开发及样品试制阶段使用，凭其易学易用、性能稳定的特点受到 了广大企业院校的青睐。
应用领域
该产品适用于以二维平面测量为目的的一切应用领域。这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
产品特点
◆采用德国FRIEDRICH公司的典型结构。
◆配置FRD公司自主研发的FRIMS软件。
◆高精度大理石底座和立柱，保证机构稳定性。
◆Z 轴采用直线导轨加丝杆垂直叠加全新设计。
◆独立精加工车间，保证零件加工的精度和质量。
◆经验丰富的装配调试人员队伍，保证产品的装配 精度。
技术参数
|
产品型号 |
FVM2515 |
FVM3020 |
FVM4030 |
|
测量行程X/Y/Z（mm） |
250*150*200 |
300*200*200 |
400*300*200 |
|
外观尺寸LXYZ（mm） |
470*650*1000 |
570*750*1000 |
670*860*1000 |
|
机台重量 |
200kg |
240kg |
280kg |
|
测量精度 |
X/Y轴：E1=（3+L/200）μm |
||
|
Z轴：E2=（5+L/200）μm |
|||
|
光源控制 |
表面光：五环八区四十项程控式LED冷光源 |
||
|
轮廓光：程控式LED平行冷光源、256级可调 |
|||
|
机台承重 |
30kg |
||
|
光学系统 |
高清晰度卡位镜头 |
||
|
放大倍率 |
光学放大0.7-4.5X影像放大22-145X |
||
|
影像系统 |
高灵敏度高分辨率1/2’’CCD黑白/彩色 |
||
|
运动系统 |
承载式超精密级交叉滚子导轨 |
||
|
工作环境 |
温度：20±2℃ |
||
|
湿度：35％-65％ |
|||
|
震动：震动＜0.002g，低于15Hz |
|||
|
电源：220V/50Hz/10A |
|||
