产品名称：开关状态指示仪
产品型号：kzq-3000c
产品品牌：奥博森
公司出厂：湖南醴陵奥博森电气厂
公司简介
奥博森电气是一家专业生产智能操控装置的厂家，公司拥有雄厚的的技术研发力量，在行业内享有良好的口碑，十余年来专注于智能操控装置的生产,多次研发试验,采用先进原材料制造,产品质量可靠,确保电网及供电设备的安全高效运行。选择奥博森开关状态指示仪好用管用！服务热线：400-664-0731
主要用途

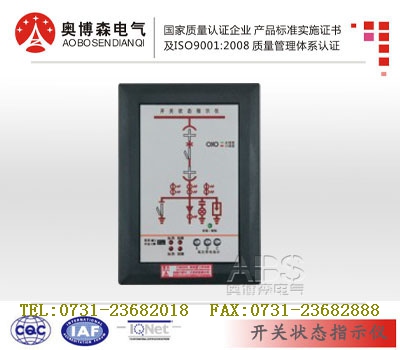

奥博森kzq-3000c开关状态指示仪采用一体化布局，主要安装于6-35KV户内开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜，产品外形美观，人机界面清晰。kzq-3000c开关状态指示仪集成了一次回路模拟图,断路器位置,开关状态,接地闸刀位置,弹簧储能状态,高压带电指示,高压带电闭锁及温湿度控制及RS485通讯接口(选用)等多功能于一体,指示功能可分可合,采用面板安装方式,用户选用时只要提供一次方案即可.
技术指标
1、工作电压:装置供电AC/DC220V±10%
50HZ。
2、电压回路功耗:≤10VA。
3、抗电强度:外壳与端子间≥AC2000V。功耗≤10W。
4、绝缘性能:外壳与端子间大于100MΩ。
5、通讯:RS485 波特率2400。
6、温湿度控制范围：温度0℃-99℃ 湿度0%RH-95%RH。
7、测量精度：温度±1℃ 湿度±3%RH。
8、工作环境：正常工作温度-20-70℃；年平均湿度≤95%RH。
9、抗电磁干扰性能：符合IEC60255-22的标准规定。
使用方法

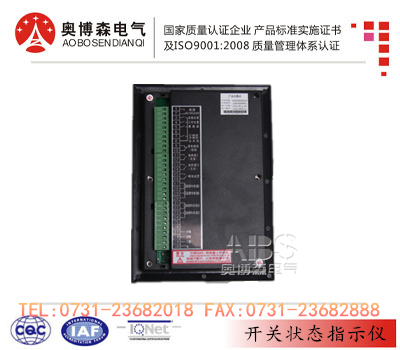

1、按端子的功能将配线接好，并校对准确后通电。
2、将各开关量输入端对开关量输入参考端短接一下，观察对应功能的指示灯是否正常点亮或熄灭。
3、带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯点亮，有闭锁功能时闭锁灯点亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯熄灭，闭锁解除，解锁灯点亮，闭锁输出触点闭合。
