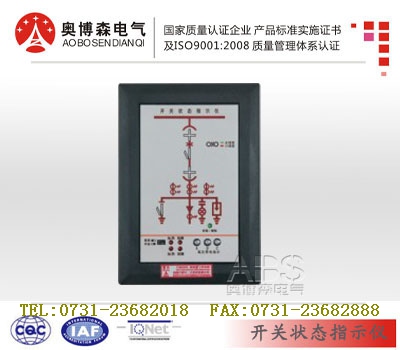

产品名称：开关状态指示仪
产品型号：LC6300A
产品品牌：奥博森
公司出厂：湖南醴陵奥博森电气厂
公司简介
奥博森是一家专业生产开关柜智能操控装置厂家，公司拥有先进的专业技术和丰富的制造经验。凭借技术创新、管理卓越、质量先进，奥博森逐渐发展成为湖南生产规模最大、品牌数量最多、最具行业影响力的电力电气制造企业之一。
产品介绍
LC6300A开关状态指示仪根据用户的要求实现一次回路电量参数及温湿度控制功能，还可以提供RS485通讯功能。LC6300A开关状态指示仪与相关操作控制回路及各类防误操作电磁锁配合，实现强制闭锁开关柜操作把手以及防护门的误操作，防止带电分、合接地开关（刀闸），防止误入带电间隔，提高电器开关设备的安全防误性能. LC6300A开关状态指示仪配合相应系列的高压验电传感器，装置可适用户内各类高压设备的带电指示。
技术指标
1、工作电压:装置供电AC/DC220V±10%
50HZ。
2、电压回路功耗:≤10VA。
3、抗电强度:外壳与端子间≥AC2000V。功耗≤10W。
4、绝缘性能:外壳与端子间大于100MΩ。
5、通讯:RS485 波特率2400。
6、温湿度控制范围：温度0℃-99℃ 湿度0%RH-95%RH。
7、测量精度：温度±1℃ 湿度±3%RH。
8、工作环境：正常工作温度-20-70℃；年平均湿度≤95%RH。
9、抗电磁干扰性能：符合IEC60255-22的标准规定。
产品安装

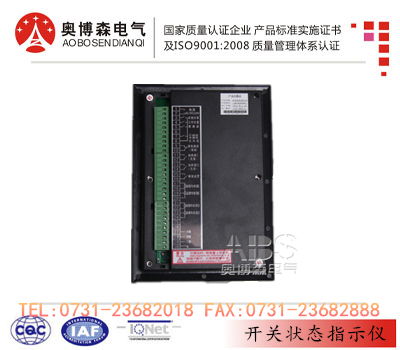

1、按端子的功能将配线接好，并校对准确后通电。
2、将各开关量输入端对开关量输入参考端短接一下，观察对应功能的指示灯是否正常点亮或熄灭。
3、带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯点亮，有闭锁功能时闭锁灯点亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯熄灭，闭锁解除，解锁灯点亮，闭锁输出触点闭合。
运输存贮
产品在运输和拆封时不应受到剧烈冲击，并根据GB/15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。保存的地方应清洁，其环境温度应为-10～40℃，相对湿度不超过93%，且空气中不含有足以引起腐蚀的有害物。
