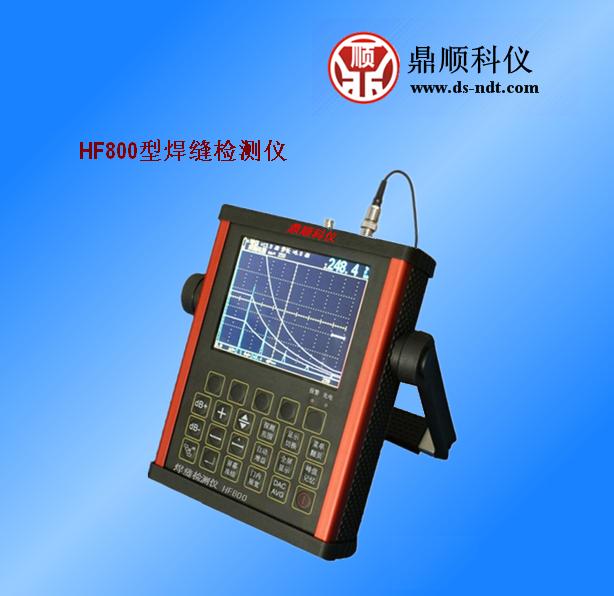

HF800型焊缝检测仪  焊缝检测仪
型号：HF800

一、产品概述：
HF800型焊缝检测仪能够快速便捷、无损伤、精确地进行工件内部多种缺陷（如裂纹、焊缝、气孔、砂眼、夹杂、折叠等）的检测、定位、评估及诊断，并可以直接打印出检测报告。广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的必备仪器。
二、功能介绍：
1、自动化功能
●全中文显示，主从式菜单，操作便捷，技术领先。
●自动校准：自动测试“探头零点”、“K值”、“前沿”及“材料声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；
●自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；
●自动录制探伤过程并可以进行动态回放；
●自动φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
●自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；
●自动分析并显示回拨参数
2、放大接收功能
●硬件实时采样：150MHz，波形高度保真
●闸门信号：单闸门、双闸门，峰值或边缘读数
●增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%
3、探伤功能
●曲线包络和波峰记忆：实时检索并记录缺陷最高波
●φ值计算：直探头锻件探伤找准缺陷最高波自动换算
●动态录制：实时动态录制波形，并可存储、回放
●HF800缺陷定位：实时显示水平值L、深度值H、声程值S
●HF800缺陷定量：实时显示SL、EL、GL、RL定量值
●实时显示孔状缺陷Φ值
●缺陷定性：通过波形，人工经验判断
●曲面修正：曲面工件探伤，修正曲率换算
●B型扫描：实时扫查，描述缺陷横切面
4、声光报警
●闸门报警：进波报警、失波报警
●DAC报警：自由设置SL、EL、GL、RL报警
5、数据存储功能
●100个独立探伤通道(通道数量可根据用户需求扩展，最多扩展至300个），可存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯
●内存300幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输
●HF800内存30000个厚度值
6、时钟记录：实时探伤日期、时间的跟踪记录，并存储
7、控制接口：高速USB、RS232两种接口与计算机通讯
8、屏幕保护：待机时可关闭屏幕或显示字幕，省电并延长使用寿命
9、电        源：（1）高效能锂电池供电，连续工作8小时，锂电池可自由更换
（2）直接连接220V电源工作
（3）在线充电和脱机充电两种充电方式，方便探伤人员使用
三、技术参数
扫描范围：  0～10000mm钢纵波
工作频率：  0.4MHz～20MHz
垂直线性误差  ≤3%
水平线性误差  ≤0.1%
灵敏度余量  ＞62dB（深200mmΦ2平底孔）
分辨力  ＞40dB（5N14）
动态范围  ≥32dB
噪声电平：  ＜8%
硬采样频率  150MHz
重复发射频率  100~1000HZ
声速范围  100～20000（m/s）
工作方式  单晶探伤、双晶探伤、穿透探伤
数字抑制  （0～80）%，不影响线性与增益
工作时间  连续工作8小时以上（锂电池）
环境温度  （-20～70）℃（参考值）
相对湿度  （20～95）%  RH
外型尺寸  245×178×48（mm）

四、标准配置
1.  HF800主机      1台
2.  直探头  1个
3.  斜探头  1个
4.  9V电源适配器        1个
5.  探头连接线  2根
6.  产品包装箱  1个
7.  使用说明书  1本
8.  合格证、装箱卡、保修卡  1套
