SH-K850A-T开关状态指示仪
奥博森电气厂 0731-23682018
SH-K850A-T产品介绍：

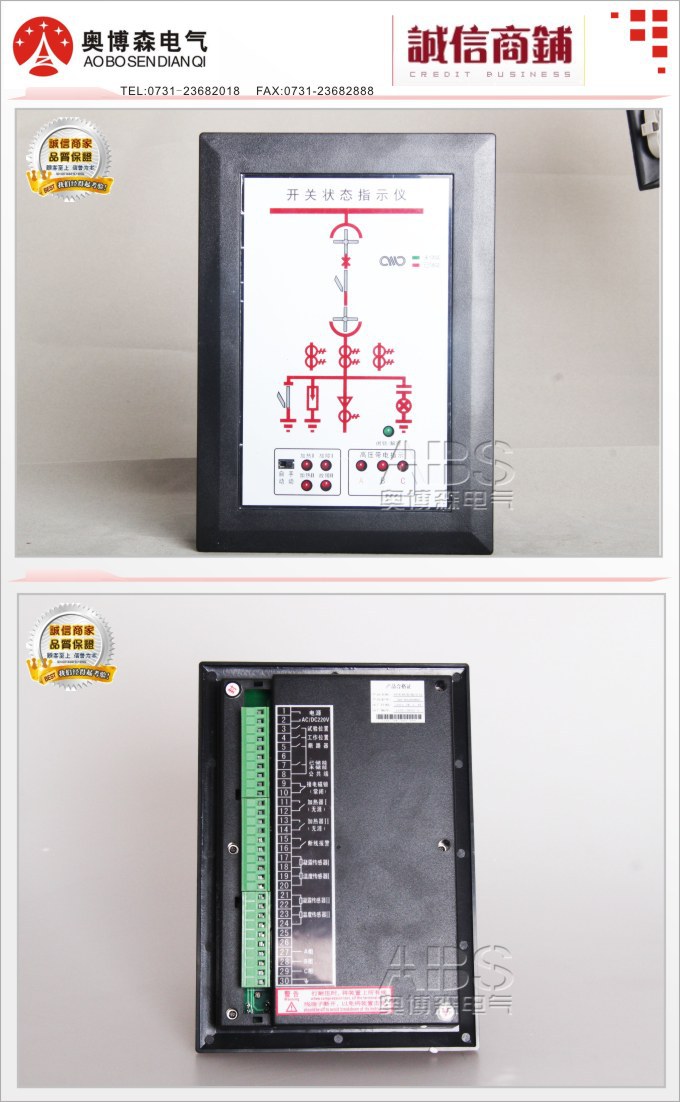

SH-K850A-T开关状态显示器集成了一次回路模拟图,断路器位置,开关状态,接地闸刀位置,弹簧储能状态,高压带电指示,高压带电闭锁及温湿度控制及RS485通讯接口(选用)等多功能于一体,指示功能可分可合, SH-K850A-T开关状态指示仪采用面板安装方式,用户选用时只要提供一次方案即可.这将简化了过去开关柜的面板结构设计,美化了面板布局. SH-K850A-T装置安装方便,使用寿命长,并具有三防功能,能够保障电气设备的安全可靠运行.
SH-K850A-T使用方法
1、按端子的功能将配线接好，并校对准确后通电。
2、将各开关量输入端对开关量输入参考端短接一下，观察对应功能的指示灯是否正常点亮或熄灭。
3、带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯点亮，有闭锁功能时闭锁灯点亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯熄灭，闭锁解除，解锁灯点亮，闭锁输出触点闭合。
关于RS485通讯
1、采用RS-485数字接口（差分、半双工）
2、电气隔离：数字接口/仪表，数字接口/信号（1500V/50Hz/1min）
3、通讯参数可编程：
波特率：1200、2400、4800、9600（显示对应12、24、48、96）
仪表地址： 1—99地址码
数据格式：1个起始位，8位数据位，1个停位。

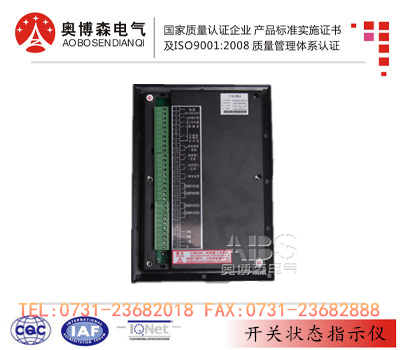

产品外型、安装尺寸（单位mm）及后面板典型接线方式（详见产品说明书）
1、外型尺寸：230mm（高）×186mm（宽）×55mm（深）
2、开孔尺寸：220mm×165mm （宽*高）
3、安装方式
产品适用于仪表室安装。先在仪表室门上开220mm×165mm矩形孔将其装入，然后用三个卡件（产品附带）从背后卡紧，接线端子为插拔式。
奥博森公司主营产品：
开关柜智能操控装置、多功能电力仪表、温湿度控制器、组合式过电压保护器、电量变送器、横流冷却风机、加热器、CT过电压保护器、消谐器、浪涌保护器、高压带电显示器
