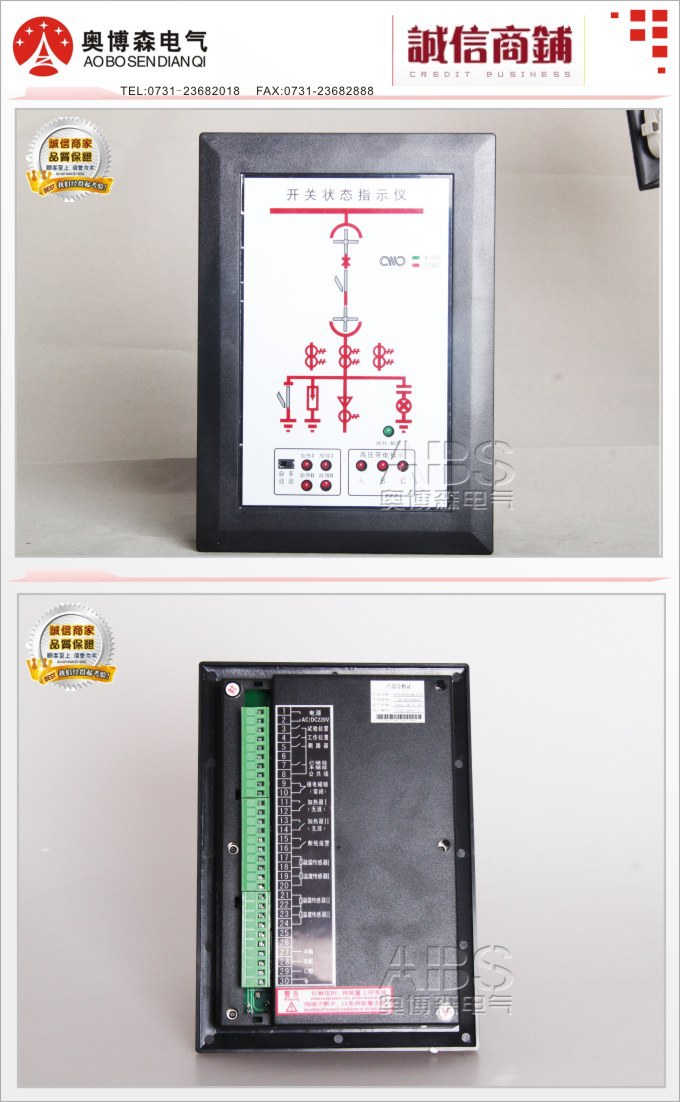

SGM-KG500开关状态指示仪
奥博森电气厂 0731-23682018
奥博森公司生产的SGM-KG500开关状态指示仪集一次回路模拟图、断路器位置、接地闸刀位置、弹簧储能状态、户内高压带电指示、高压带电闭锁及、温湿度控制及RS485通讯等功能。SGM-KG500开关状态指示仪系列广泛应用于3-40KV系统 、变电站综合系统、电厂配电设施、主要适用于中置柜、手车柜、环网柜、固定柜。奥博森电气厂智能操控状态指示仪通过质量认证，工厂长期批量生产，价格实惠，诚招全国各区域代理。
SGM-KG500使用方法
1、按端子的功能将配线接好，并校对准确后通电。
2、将各开关量输入端对开关量输入参考端短接一下，观察对应功能的指示灯是否正常点亮或熄灭。
3、带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯点亮，有闭锁功能时闭锁灯点亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯熄灭，闭锁解除，解锁灯点亮，闭锁输出触点闭合。

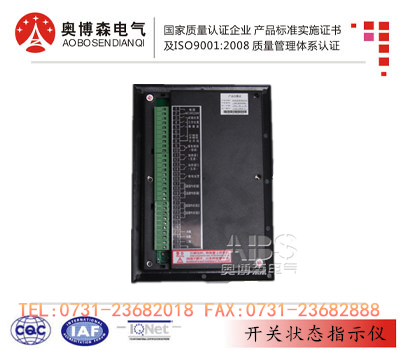

产品外型、安装尺寸及后面板典型接线方式
1、外型尺寸：195mm（高）×135mm（宽）×23m（深）
2、开孔尺寸：179+0.5mm×119+0.5mm
3、安装方式：
SGM-KG500开关状态指示仪系列产品为超薄型结构，适用于中门（断路器室）安装。先在中门上开119×179mm矩形孔，将其装入，然后用四个螺钉紧固即可（若装在中门，可在门内反面装上防爆罩。）插拔式侧面引出线可用金属罩封闭或用尼龙套管隔离。
运输与存贮：
产品在运输和拆封时不应受到剧烈冲击，并根据GB/15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。保存的地方应清洁，其环境温度应为-10～40℃，相对湿度不超过93%，且空气中不含有足以引起腐蚀的有害物。
