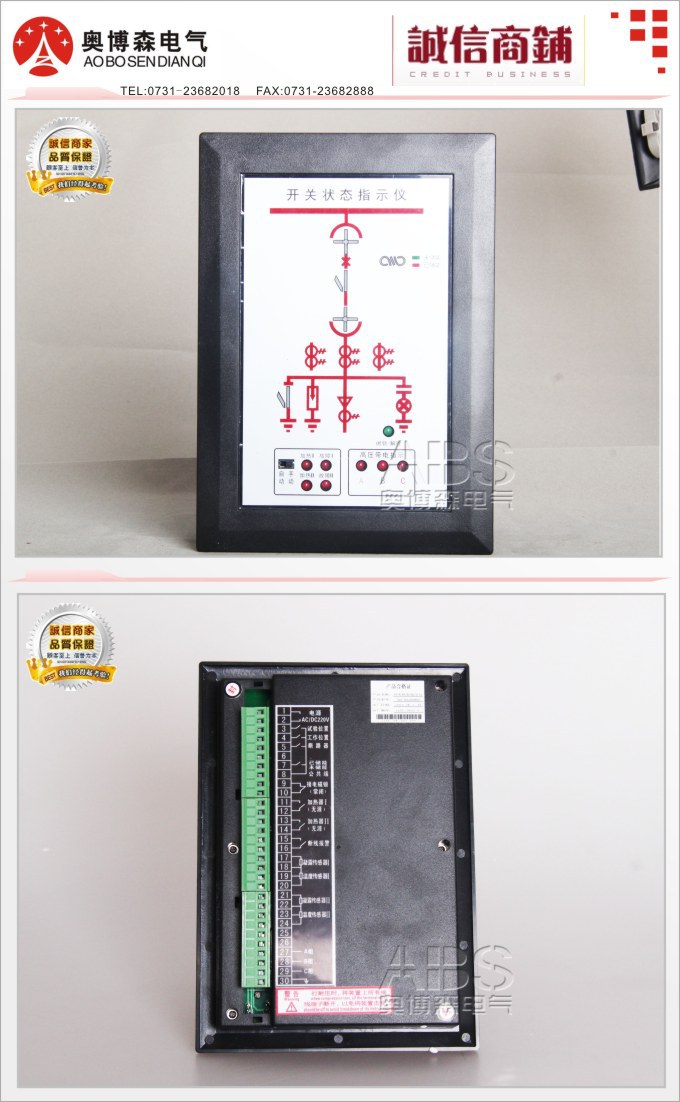

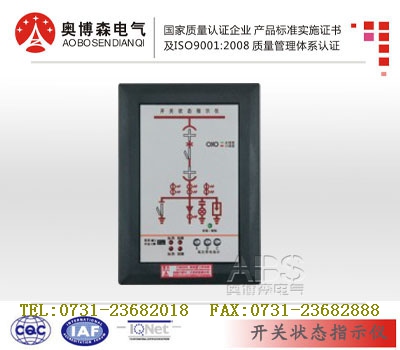

ZR6000C开关状态指示仪
奥博森电气厂 0731-23682018
奥博森电气十年专业研发的ZR6000C开关状态模拟显示仪集一次回路模拟装置、高压带电指示,高压带电闭锁及温湿度控制及RS485通讯接口(选用)等多功能于一体. ZR6000C开关状态指示仪取代现有的一次回路模拟指示牌,电磁式开关状态指示器,接地指示器等多种控制,指示装置.该装置安装方便,使用寿命长,并具有三防功能,能够保障电气设备的安全可靠运行.
使用方法
1、按端子的功能将配线接好，并校对准确后通电。
2、将各开关量输入端对开关量输入参考端短接一下，观察对应功能的指示灯是否正常点亮或熄灭。
3、带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯点亮，有闭锁功能时闭锁灯点亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯熄灭，闭锁解除，解锁灯点亮，闭锁输出触点闭合。
关于RS485通讯
1、采用RS-485数字接口（差分、半双工）
2、电气隔离：数字接口/仪表，数字接口/信号（1500V/50Hz/1min）
3、通讯参数可编程：
波特率：1200、2400、4800、9600（显示对应12、24、48、96）
仪表地址： 1—99地址码
数据格式：1个起始位，8位数据位，1个停位。

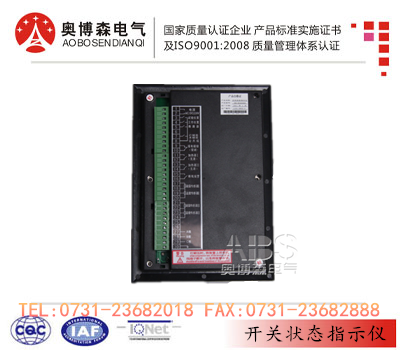

产品外型、安装尺寸（单位mm）及后面板典型接线方式（详见产品说明书）
1、外型尺寸：230mm（高）×186mm（宽）×55mm（深）
2、开孔尺寸：220mm×165mm （宽*高）
3、安装方式
产品适用于仪表室安装。先在仪表室门上开220mm×165mm矩形孔将其装入，然后用三个卡件（产品附带）从背后卡紧，接线端子为插拔式。
运输和存贮：
产品在运输和拆封时不应受到剧烈冲击，并根据GB/15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。保存的地方应清洁，其环境温度应为-10～40℃，相对湿度不超过93%，且空气中不含有足以引起腐蚀的有害物。
