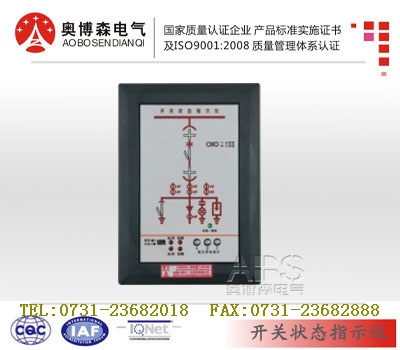

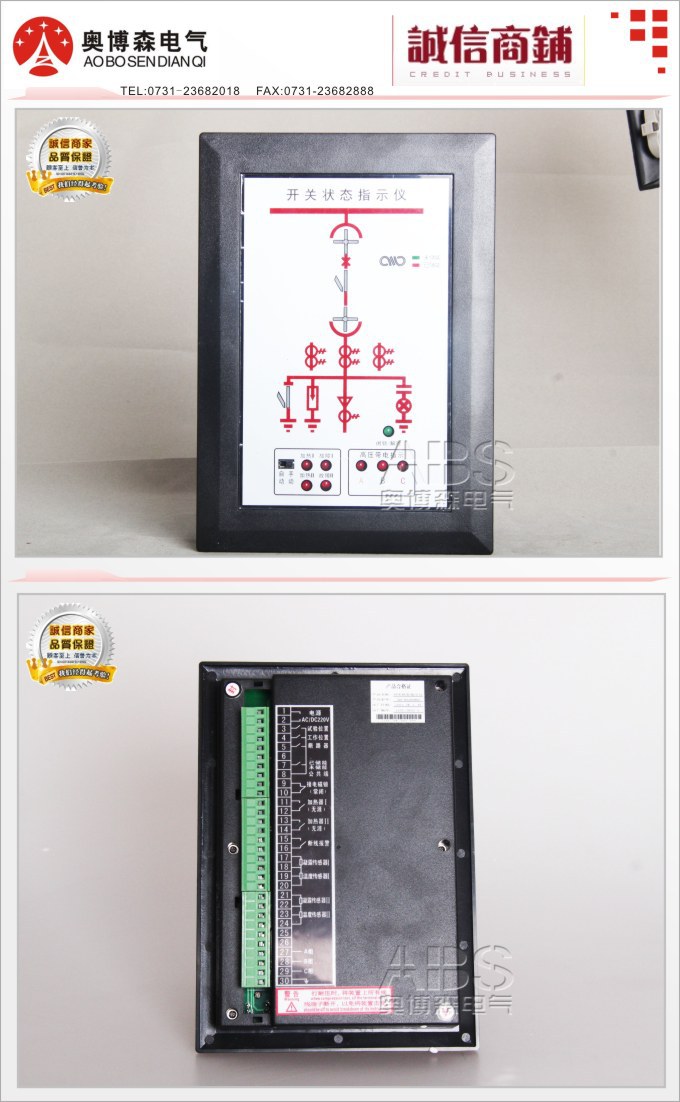

sxk003-tr开关模拟状态显示器 型号齐全
sxk003-tr开关状态指示仪根据用户的要求实现一次回路电量参数及温湿度控制功能，还可以提供RS485通讯功能。 sxk003-tr开关状态指示仪与相关操作控制回路及各类防误操作电磁锁配合，实现强制闭锁开关柜操作把手以及防护门的误操作，防止带电分、合接地开关（刀闸），防止误入带电间隔，提高电器开关设备的安全防误性能. sxk003-tr开关状态指示仪配合相应系列的高压验电传感器，装置可适用户内各类高压设备的带电指示。
sxk003-tr安装
1、按端子的功能将配线接好，并校对准确后通电。
2、将各开关量输入端对开关量输入参考端短接一下，观察对应功能的指示灯是否正常点亮或熄灭。
3、带电指示器的各个输入端分别接上对应的高压带电传感器，某相高压试验时，对应的带电指示灯点亮，有闭锁功能时闭锁灯点亮，闭锁有效，闭锁输出触点断开；高压断开后带电指示灯熄灭，闭锁解除，解锁灯点亮，闭锁输出触点闭合。
技术指标：
1、电源：AC220±10% 50Hz
2、使用环境：温度-20~70℃、相对湿度≤95%、海拔高度≤3000m
3、模拟指示部分：
A．断路器状态指示：
合闸时，合闸触点闭合，红色模拟条点亮。
分闸时，分闸触点闭合，绿色模拟条点亮。
B．断路器位置指示：
工作位置触点闭合时，红色垂直模拟条点亮。
实验位置触点闭合时，绿色水平模拟条点亮。
C．弹簧储能指示：
触点闭合，红色弹簧符号点亮，表示已储能。
触点断开，绿色弹簧符号点亮，表示未储能。
D．接地闸刀位置指示：
触点闭合，红色垂直模拟条点亮，表示接地合闸。
触点断开，绿色水平模拟条点亮，表示接地断开。
注：失电状态下所有的发光指示均不亮
以上接点信号均来自断路器的辅助接点。
4、温、湿度实时在线监测
运输存贮：
产品在运输和拆封时不应受到剧烈冲击，并根据GB/15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。保存的地方应清洁，其环境温度应为-10～40℃，相对湿度不超过93%，且空气中不含有足以引起腐蚀的有害物。
