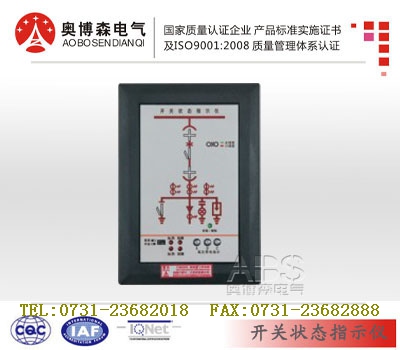

SICD-100开关状态指示仪
奥博森SICD-100开关状态显示器集成了一次回路模拟图,断路器位置,开关状态,接地闸刀位置,弹簧储能状态,高压带电指示,高压带电闭锁及温湿度控制及RS485通讯接口(选用)等多功能于一体,指示功能可分可合, SICD-100采用面板安装方式,用户选用时只要提供一次方案即可.这将简化了过去开关柜的面板结构设计,美化了面板布局.
SICD-100 技术指标
1、电源：AC220±10% 50Hz
2、使用环境：温度-20~70℃、相对湿度≤95%、海拔高度≤3000m
3、模拟指示部分：
A．断路器状态指示：
合闸时，合闸触点闭合，红色模拟条点亮。
分闸时，分闸触点闭合，绿色模拟条点亮。
B．断路器位置指示：
工作位置触点闭合时，红色垂直模拟条点亮。
实验位置触点闭合时，绿色水平模拟条点亮。
C．弹簧储能指示：
触点闭合，红色弹簧符号点亮，表示已储能。
触点断开，绿色弹簧符号点亮，表示未储能。
D．接地闸刀位置指示：
触点闭合，红色垂直模拟条点亮，表示接地合闸。
触点断开，绿色水平模拟条点亮，表示接地断开。
注：失电状态下所有的发光指示均不亮
以上接点信号均来自断路器的辅助接点。
4、温、湿度实时在线监测
产品外型、安装尺寸（单位mm）及后面板典型接线方式（详见产品说明书）
1、外型尺寸：230mm（高）×186mm（宽）×55mm（深）
2、开孔尺寸：220mm×165mm （宽*高）
3、安装方式
产品适用于仪表室安装。先在仪表室门上开220mm×165mm矩形孔将其装入，然后用三个卡件（产品附带）从背后卡紧，接线端子为插拔式。
