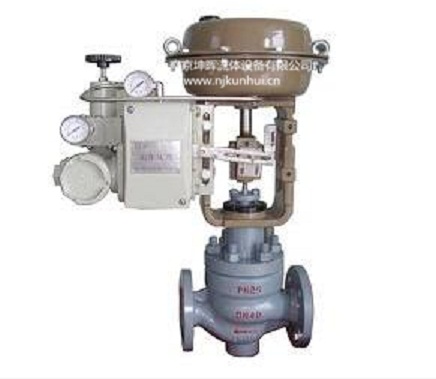

裕鸿HCN低噪音笼式调节阀
概述：
HCN低噪音笼式调节阀是CV3000系列产品之一。
HCN低噪音笼式调节阀可以降低压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多
对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周
围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。HCN低噪音笼式调节阀的泄漏量
符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
HCN低噪音笼式调节阀符合GB/T4213-92标准。
技术参数和性能：
阀体:
|
型 式 |
直通铸造球型阀 |
|
|
公称通径 |
40、50、65、80、100、125、150、200、250、300、350mm |
|
|
公称压力 |
ANSI 150、300 、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa |
|
|
连接型式 |
法兰连接密封面型式 |
FF、RF、RJ、LG、MFM |
|
法兰标准 |
JISB2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等 |
|
|
焊接连接 |
嵌接焊SW（40~50 mm） 对接焊BW（65~350mm） |
|
|
材 料 |
见表2 阀体、阀内件材料组合及使用温度范围·阀座允许泄漏量 |
|
|
上阀盖 |
常温型（P） |
-５~+230℃ |
|
伸长I型（EI） |
+230℃~566℃ |
|
|
注：工作温度不准超过各种材料的允许范围。 |
||
|
压盖型式 |
螺栓压紧式 |
|
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织调料、石墨填料 |
|
阀内组件:
|
阀芯型式 |
带组合密封圈或活塞环的压力平衡式阀芯 |
|
流量特性 |
线性特性（LV），参考图1 |
|
材料 |
见表2 阀体、阀内件材料组合及使用温度范围·阀座允许泄漏量 |
|
平衡密封环材料 |
见表2 阀体、阀内件材料组合及使用温度范围·阀座允许泄漏量 |
执行机构：
|
型 式 |
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构VP双作用气缸活塞执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹簧范围 |
80~240KPa（HA型）、190~350KPa（VAP型） |
|
供气压力 |
280~400KPa（HA型）、400（VA6型、VP型） |
|
气源接口 |
RC1/4” （HA型、VA6型）、RC3/8”（VP型） |
|
环境温度 |
-30~+70℃ |
阀作用型式:
用正作用或反作用执行机构实现阀的气-关式或气-开式。
附件:
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等。
性能：
|
泄漏量 |
见表2 阀体、阀内件材料组合及使用温度范围·阀座允许泄漏量 |
|
|
回差 |
带定位器 |
小于全行程的1% |
|
不带定位器 |
小于全行程的3% |
|
|
基本误差 |
带定位器 |
小于全行程的±1% |
|
不带定位器 |
小于全行程的±5% |
|
|
注：采用标准的V型聚四氟乙烯填料 |
||
|
可调范围 |
25:1 |
|
Cv值和行程（LV）：
|
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
||||||||||||||
|
阀座直径 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
125 |
150 |
200 |
250 |
300 |
350 |
|
额定Cv值 |
11 |
17 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
99 |
68 |
99 |
120 |
120 |
175 |
330 |
175 |
330 |
580 |
760 |
1090 |
1610 |
|
额定行程 |
25 |
38 |
50 |
75 |
100 |
150 |
||||||||||||||||||
典型流量特性曲线
