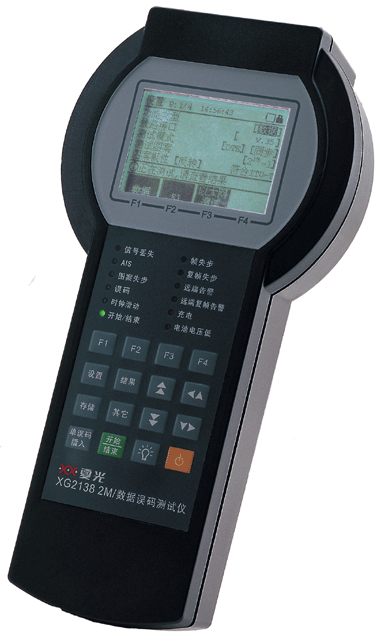

XG2138 2M数据误码测试仪_2M/数据误码测

XG2138  2M/数据误码测试仪是一款小巧、简便的误码测试仪表，主要对数据通信设备和线路进行安装测试、工程验收、日常维护，实现数据通信线路通道测试、故障查找、信令分析等功能，是判断数据通信线路是否正常的必不可少的测试工具。
XG2138  2M/数据误码测试仪基本功能
E1接口测试
支持非平衡75Ω和平衡120Ω接口测试
支持HDB3和AMI线路编码
终接模式（中断业务）下成帧/非成帧测试
跨接（高阻）和通过（桥接）模式下在线误码监测和时隙分析
E1信号电平、频率、频偏测试
时钟滑动测试
发送时钟：内部、接口
实时显示发送电路开路、短路状态，有效识别电缆故障
数据接口测试
支持V.24、V.35、V.36、X.21、RS-449、RS-485、EIA-530、EIA-530A等多协议数据通道误码测试
数据传输方式：同步、异步
数据设备模式：DTE、DCE
数据接口异步测试波特率：50b/s~57.6Kb/s
数据接口同步测试波特率：1.2Kb/s~38.4Kb/s，Nx64Kb/s（N=1~32）
数据接口同步测试可对接收时钟源和发送时钟源灵活选择：内部/接口、上升沿/下降沿
可测试数据接口线路速率并计算频偏
可设置和监视数据接口握手线
以太网PING测试
可进行指定IP的PING测试
统计延时
统计丢包率
其它功能
比特、比率、FAS、CRC等多种误码插入模式
LED告警和状态指示
实时时钟
按照ITU-T的G.821、G.826和M.2100标准进行误码分析
通过USB接口，使用TestManager  Pro软件，将测试结果上传至PC，在PC上对测试记录进一步分析、整理、归档和打印输出
XG2138  2M/数据误码测试仪主要特点
手持式结构，体积小巧，十分适合携带及现场操作
带背光高分辨率LCD，智能导航式中英文操作界面
独特的IP  PING的功能，符合电信数据通道发展和维护的实际需要
仪表自检和键盘测试功能，显示仪表工作状态
完善的误码、告警的产生、显示和测试
告警、误码具有直方图分析和统计
最长99天的连续测试能力，可定时开启、关闭测试
大容量存储功能，可存储多组设置和结果记录，掉电保持，支持设置回调功能
内置锂电池，内部集成智能快速充电电路，可在仪表工作的同时完成快速充电
测试报告以工程报表方式输出
可对仪表嵌入式软件进行在线升级，有效保护用户投资
XG2138  2M/数据误码测试仪仪表配置
标配项目    数量    标配项目    数量
2M/数据误码测试仪    1台    锂充电电池（内嵌）    1块
AC电源适配器    1个    TestManagerPro监控管理软件CD
（内含用户手册）    1张
以太网测试线缆(DB44+RJ45)    1根    仪表便携软包    1个
E1非平衡测试电缆(DB44+L9+L9)    1根    快速操作指南卡    1张
120Ω平衡测试电缆(DB44)    1根    产品合格证书    1张
专用数据通信接口测试电缆    4根    产品保修卡    1张
USB通信电缆    1根    装箱单    1张
数据通信接口短路头    1个
XG2138  2M/数据误码测试仪技术指标
项    目    说    明
E1    内部发送时钟    2048Kb/s±10ppm
    接口    75非平衡，120平衡，高阻输入阻抗2K
    线路编码    HDB3、AMI
    帧类型    非成帧，PCM30，PCM30CRC，PCM31，PCM31CRC
    电平测量    测量接收信号电平范围为：-2.5dB~-43dB
    接收信号频率    分辨率：1Hz
    接收信号频偏    分辨率：1ppm    范围：-999ppm~+999ppm
DATACOM
数据接口    接口协议    V.24、V.35、V.36、X.21、RS-499、RS-485、EIA530、EIA530A
    比特率    ASYNC（异步）    50、75、150、300、600bit/s，1.2、2.4、4.8、7.2、9.6、19.2、38.4、57.6Kb/s
        SYNC（同步）    1.2、2.4、4.8、7.2、9.6、19.2、38.4Kb/s、N×64Kb/s（  N=1~32）
以太网接口    速率    10/100M兼容
    工作模式    全双工
    物理接口    RJ-45
测试图案    伪随机码    223-1，215-1，211-1，29-1
    固定码        1111、0000、1010
    16BIT人工码    图案可编程
告警指示    信号丢失、AIS、帧失步、复帧失步、图案失步、远端告警、误码、时钟滑动、八比特时序丢失、电池电压低
误码插入    类型：比特、FAS、CODE、CRC、E-BIT
方式：禁插、单误码、比率：10-2，10-3，10-4，10-5，10-6，10-7
结果分析    按照ITU-T的G.821、G.826和M.2100标准
通信接口    USB接口
充电电池    3.7V×2  锂充电电池  1000mAH，可连续使用8小时以上
充电时间    内置智能快速充电器，充电约需2小时
外接电源    AC电源适配器，DC12V/1.5A
TestManagerPro  软件    适用中文WIN98/ME/2000/XP
尺        寸    228mm×117/72mm×53mm  (L×W×H)
工作温度    0℃～50℃
储藏温度    -30℃～70℃
湿        度    5%～95%  非凝结
重        量    约500g
