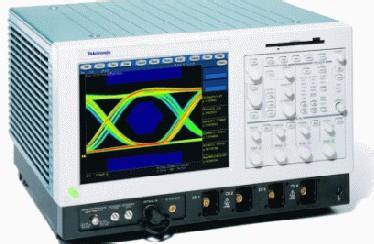

DPO7404 DPO7404 DPO7404 DPO7404

主要产品参数：

DPO7000数字荧光示波器性能概述：
特点与优点：
带宽型号包括4GHZ，1GHZ和500MHZ 实时采集速率达20GS/S 存储深度达32M 最大波形捕获速度大于400，000波形/秒抖动测量达1PSrms 图形操作界面可通过传统式直接控制旋钮，彩色触摸屏或鼠标进行操作控制开放式WINOOWS平分环境标配联网功能
性能高超，简单易用，全面开放
DPO7000系列示波器是高精电子设计在验正，调试和鉴定方面所需的高性能解决方案。该系列示波器的特点包括：高超的信号采集性能，简单的操作方式以及与开放的设计环境。可通过三种控制方式操作，即传统的旋钮和按钮式操作，触摸屏式操作和计算机菜单式操作。可直接使用WINOOWS操作系统之开放式功能为工程设计人员提供了前所未有的自定和扩展能力。
高超的性能
DPO7000系列示波器的型号范围按带宽分从500MHZ到4GHZ不等，单次取样速率可达20GS/s,可满足最新高速逻辑电路系列和数千兆比特的通信标准的要求。采集内存选项从2兆至32兆样点不等，可最大限度地增强高采样率的实用价值，并可确保以极细的细节捕获各种临界和您关心的各种事件。该系列示波器以高超的触发和捕获性能，深度存储和附加软件取得1Psrms的高性能抖动分析能力。 　　DPO7000系列的高带宽信号探接解决方案包括P7240型（上升时间为120ps）有源探头和P7330型3GHZ（上升时间为130ps）差分探头。小巧的外形因数和各种端头附件可确保探头的有效性和实用性。此外，TDS7404型示波器还配备有TEK CONNECT信号互联系统。这种接口不仅可取代传统的BNC输入连接器，而且其便于使用的正向锁定接口结构也适用于较高的系统带宽。P7000系列探头直接与TEK CONNECT信号互联系统兼容，并配备有可与SMA，BNC和N连接的适配探头。

订购指南：
DPO7054：500MHZ数字荧光示波器
DPO7104：1GHZ数字荧光示波器
DPO7404：4GHZ数字荧光示波器
所有型号均包括：附件盒，前面板护罩，鼠标，探头校准和偏差效正夹具（067-0405-00），简明参考手册（020-2335-00），使用参考手册（071-0700-00），GPIB编程手册，DPO7000系列产品软件光盘，DPO7000系列操作系统复原光盘，性能验证程序PDF文件，NIST，MIL-STD-45662A以及IOS9000校准证书，电源线。
DPO7054还包括：
四个（4）P6139A 500MHZ，10X无源探头。
DPO7404还包括：
四个（4）TEKCONNECT至SMA适配器接头（TCA-SMA）。
所有型号的电源线选项选项
A1-欧洲通用电源线（220V，50HZ）。
选项 A2-英国电源线（240V，50HZ）。
选项 A3-澳大利亚电源线（240V，50HZ）。
选项 A5-瑞士电源线（220V，50HZ）。
选项 A99-无电源线。选项 AC-中国电源线。
建议使用的附件键盘（USB接口）-定购号119-6297-00. 检修手册-定购号071-0711-00 装运箱-定购号016-1522-00 TEKCONNECT适配接头 TCA-SMA TEKCONNECT至SMA适配接头。
TCA-N TEKCONNECT至N适配接头。
TCA-BNC TEKCONNECT至BNC适配接头。
软件
TDSJIT2抖动分析软件。
TDSDDM2磁盘驱动器分析软件。
WSTRO WAVESTAR 波形捕获及文件编制软件。
电缆 GPIB电缆（1米）-定购号012-0991-01。
GPIB电缆（2米）-定购号012-0991-00。
RS-232电缆-定购号012-1298-00。
Centronics电缆-定购号012-1250-00。
