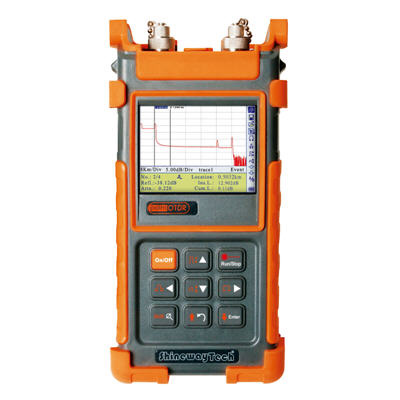

S20C 美国信维PON光时域反射仪
ShinewayTech美国信维的palmOTDR－20C/N系列掌上型光时域反射仪是一款独具匠心的光纤线路分析寻障产品，为光纤通信网测试提供了一种全新的应用方式，其稳定性和惊人的性价比在全球范围内广受瞩目。
其与传统OTDR相比，尺寸更加小巧，操作更为简捷，独特的热键功能使事件的浏览和分析更加快捷；功能齐全，全面满足单模(1310nm/1550nm)、多模(850/1300nm)光纤测试应用需求，支持平均/实时双测量模式；其多功能背包亦充分考虑到了野外作业和实验室测试的操作方便，可充分满足不同用户和各种现场测试需求，使其成为目前发展迅速的农话网、城域网和FTTx光纤施工、例检、抢修和维护中的首选工具。
另外，其强大的内部存储能力，可与随机配带的迹线管理软件——TraceManager通信，实现测量结果的后期分析处理、存档及打印；其可互换光接头设计，满足了多种连接器类型的应用需求。
产品特点
轻巧便携，针对农话网、城域网应用
功能齐全，单/多模应用可选
高测距精度，大容量数据存储(300条测试曲线)
无硬盘设计，防震、防潮，适合野外环境
配有RS232/USB接口，支持数据上传
PC机分析软件方便测试数据归档和报表
LCD显示激光器发射和电池状态
内置NiMH充电电池，一次充电可支持至少 4小时连续测量
具有电池电量不足提前报警功能，报警后你仍有足够的操作时间
通过CE、FCC、FDA认证
应用
palmOTDR主要用于进行下列测量：确定光缆/光纤故障点、联接点/断点位置，描述光缆、光纤损耗分布曲线，测量光缆、光纤长度、两点之间的距离、损耗、衰减系数，测量光缆、光纤连接头的插入损耗，测量光缆、光纤反射损耗。
可广泛适用于城域网、广域网、CATV、局域网等通讯系统中单/多模光纤光缆的安装、排障、改造和维护，要定位、排除长距离光纤中带故障的连接头、坏的接续点，palmOTDR都是一种性能优异、价格实惠的测试工具。
开机启动时间小于5秒：palmOTDR/N系列从开启电源到进入界面并启动测试只需要不到5秒的时间，用户无需等待。
在线（可穿通分路器）测试：
在线光信号检查功能：如果被测光纤中存在通信光信号，OTDR是不能得到测试结果的，并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接网络设备（如SDH/WDM/PON）中正在工作的接收器或其他器件，也有可能会导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检查功能，在发出测试脉冲前，先检查所测试光纤中是否有在线的通信光信号存在并且显示检查结果，如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。
OTDR TraceManager仿真软件：基于WINOOWs PC机的软件可以在PC机上对测试迹线进行分析/编辑，也可根据用户需求生成不同形式的测试报告。
●可浏览和分析所测试迹线文件。
●Bellcore文件存储格式。
●显示迹线，光纤事件，分析信息。
●测试参数等数据。
●单页单迹线或单页多迹线可选打印模式。
●批量修改和批量打印功能。
●波形差异对比功能：在仿真模式中，可在同一窗口同时打开多个波形，波形间的差异在同一窗口显示出来，可以更容易地比较诸如光纤老化原因所造成的参数改变。
●双方向分析测试功能。
技术指标：
型 号(1) 波长 (±20nm) 动态范围 (dB) (2) 事件盲区(m) 衰减盲区(m)
palmOTDR-M20A/N 850/1300 18/22 7(6) 20(6)
palmOTDR-S20A/N 1310/1550 24/24 10(5) 25(5)
palmOTDR-S20B/N 1310/1550 32/32 2.5 14
palmOTDR-S20C/N 1310/1550 38/37 2.5 14
palmOTDR-S16C/N 1625 37 1.5 10
palmOTDR-S20C/P 1310/1490/1550 38/37/37 2.5 14
测试范围 (Km) (3) 0.1, 0.3, 0.5, 1.3, 2.5, 5, 10@850nm;
0.1, 0.3, 0.5, 1.3, 2.5, 5, 10, 20, 40, 80@1300nm
0.3, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 240@其他
脉宽(4) 12ns, 30ns, 100ns, 275ns, 1μs@850nm;
12ns, 30ns, 100ns, 275ns, 1μs, 2.5μs@1300nm
5ns, 10ns, 12ns, 30ns, 100ns, 275ns, 300ns, 1μs, 2.5μs, 10μs, 20μs@其他
测量时间 15s, 30s, 1min, 2min, 3min
测距精度 ±(1 m + 5×10-5×距离+取样间距)
衰减测量精度 ±0.05 dB/ dB
反射测量精度 ±4 dB
数据存储 1000条测试曲线
通信接口 USB/RS232
光接口 FC/PC (可互换SC, ST)
可见光源(该功能仅palmOTDR-S20B/N和C/N型具有)
输出功率(dBm) ≥-3
测试距离(km) 5
通用指标
供电方式 双路供电：NiMH充电电池/ AC适配器
电池工作时间 一次充电后：连续操作≥8小时; 待机时间≥20小时
工作温度 0℃ ~ 50℃
保存温度 -20℃ ~ 70℃
相对湿度 0~95% (无结露)
重 量 1Kg
体积 (长×宽×厚) 220×110×70mm
注释：
(1)技术指标描述了用典型PC型连接器测量时仪器的保证性能。不考虑由于光纤折射率导致的不确定度；
(2)动态范围是在最大脉冲宽度、平均时间3分钟条件下
