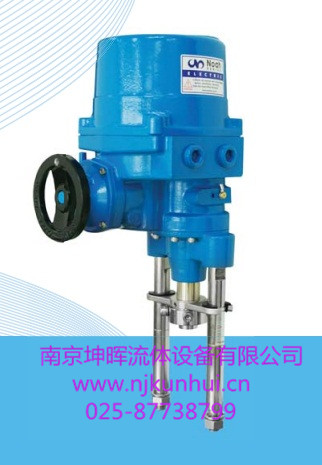

NL系列直行程电动执行器
韩国诺亚Noah公司专门为工业控制阀门提供高质量、高性能的电动执行机构，为您在自动化领域提供最合理的解决方案。
NL系列直行程电动执行机构是我们在自动化领域多年工作经验的研究成果，它具有紧凑的外形、坚固的结构、可靠的性能和多种多样的辅助功能。其他直行程电动执行器正在设计中，敬请期待。
NL直行程执行器特点：
----坚固的结构、精确的位置控制、可靠的操作。
----大行程范围的应用。
----紧凑的内部结构设置。
----可选择的控制元件能够在现场灵活安装。
----现场控制选项适用于现场的有源操作。
|
NL直行程电动执行器技术参数： |
||||||||
|
型号 |
|
NL04 |
NL06 |
NL08 |
NL10 |
NL12 |
NL20 |
NL25 |
|
推力 |
KN |
4 |
6 |
8 |
10 |
12 |
20 |
25 |
|
行程 |
mm |
40 |
40 |
50 |
50 |
50 |
100 |
100 |
|
手动操作 |
|
手轮和离合手柄 |
||||||
|
电缆输入 |
|
2-3/4"PF（选项：2-3/4"NPT,2-M20 Pitch1.5) |
||||||
|
环境温度 |
|
-20~70℃ |
||||||
|
防护等级 |
|
IP66 |
||||||
|
位置指示 |
|
支架上面有位置指示器 |
||||||
|
安装指示 |
|
除非头朝下安装，任何安装都可以直接安装 |
||||||
|
外壳 |
|
铝合金防腐外壳 |
||||||
|
运行速度 |
mm/sec(50/60Hz) |
0.70/0.83 |
0.70/0.90 |
0.70/0.80 |
0.70/0.80 |
0.70/0.80 |
0.85/1.10 |
0.85/1.10 |
|
电源电压 |
|
24V DC,单相110V/220V AC,三相380V/440V AC |
||||||
|
干燥器 |
|
20W (110/220VAC) |
||||||
|
限位开关 |
|
开 / 关 ( SPDT 10A 250VAC rating) |
||||||
|
扭矩开关 |
|
开 / 关 ( SPDT 10A 250VAC rating) ※ Except : NL 04, NL 06 |
||||||
|
电机保护 |
|
防护等级 F级(150℃) |
||||||
|
操作类型 |
S2 |
Max. 15min |
||||||
|
S4 |
50% |
30% |
||||||
|
阀杆螺纹 |
mm |
M20(Max) |
M20(Max) |
M20(Max) |
M20(Max) |
M20(Max) |
M24(Max) |
M24(Max) |
|
法兰尺寸 |
mm |
100 |
100 |
100 |
100 |
100 |
150 |
150 |
|
支架螺纹 |
|
M16 |
M16 |
M16 |
M16 |
M16 |
M20 |
M20 |
|
支架材质 |
|
不锈钢、碳钢表面处理 |
||||||
|
|
|
|
|
|
|
|
|
|
|
控制选项： |
|
|
|
|
|
|
|
|
|
E X P |
隔爆防水外壳 EExdIIBT4 |
|||||||
|
A L S |
附加限位开关 |
|||||||
|
L C U |
就地控制单元 |
|||||||
|
P I U |
电位器1 K Ohm |
|||||||
|
R B P |
可持续电池 |
|||||||
|
I M S |
模块式电机启动器 |
|||||||
|
ntegral |
智能型，液晶、自我诊断和就地远程控制功能 |
|||||||
|
PCU |
比例控制单元 输入：DC4~20mA,DC2~10v,1~5V 输出：DC4~20mA |
|||||||
|
CPT |
阀位变送器 输出4~20mA |
|||||||
