LGZ—HJ横截面流量计
概述
LGZ—HJ横截面流量计是依据速度面积法的原理而研制出来的流量计。速度面积法是将测量流速的截面分割为许多小单元，假设每个单元面积的流速Vi，则总的流量就等于流过所有小单元面积流量之和。当单元面积分割得愈多，所测的流量愈准确，横截面流量计就是依据这个原理而研制。
使用范围
1、公称直径：圆形管道：200mm≤DN≤6000mm
矩形管道：200mm×200mm≤DN≤6000mm×6000mm
2、公称压力：PN≤6.4MPa
3、介质温度：t≤450℃（＞450℃时,订货时请注明）
4、精度等级：1级，1.5级，2.5级
5、雷诺数: ReD＞2.5×105
结构形式

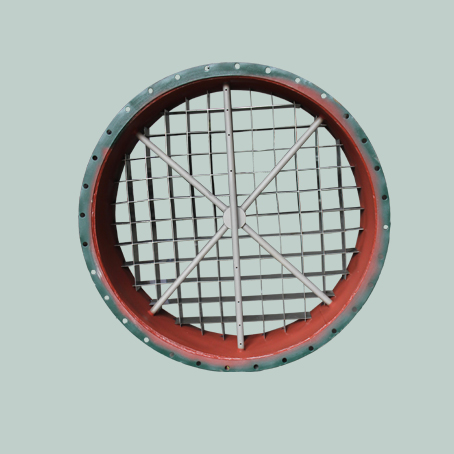

矩形管道横截面流量计：将矩形管道的长边和短边分别按等长度的原则，将矩形管道的横截面平均分成若干个面积相等的小单元,测量每个小单元中心点的流速，再将小单元的流速之和平均，即是整个大横截面积的平均流速,产品结构见图1
主要特点
1、不需要直管段，只要有250mm～300mm长的安装位置即可。
2、流出系数稳定，不用标定。
3、压力损失小，体积小。
4、可加装吹扫装置，实现人工或自动吹扫。
5、可对特殊结构形状的管道的流量进行测量。
6、对于介质流场波动大的情况下，在设备前加装整流栅。
型谱规格及说明
|
型 号 规 格 |
说 明 |
||||||
|
|
LGZ-HJ |
|
横截面流量计 |
||||
|
管道截面形状 |
|
Y |
|
圆形 |
|||
|
|
F |
|
方形 |
||||
|
连接方式 |
|
1 |
|
法兰连接 |
|||
|
|
2 |
|
对焊连接 |
||||
|
法兰材质 |
|
C |
|
碳钢 |
|||
|
|
S |
|
不锈钢 |
||||
|
|
O |
|
其它 |
||||
|
公称压力 |
|
025 |
|
0.25MPa |
|||
|
|
06 |
|
0.6MPa |
||||
|
|
10 |
|
1MPa |
||||
|
|
… |
|
…… |
||||
|
|
64 |
|
6.4MPa |
||||
|
公称直径 |
|
-200 |
DN200 |
||||
|
|
-250 |
DN 250 |
|||||
|
|
-300 |
DN 300 |
|||||
|
|
… |
…… |
|||||
|
|
-4000 |
DN 4000 |
|||||
