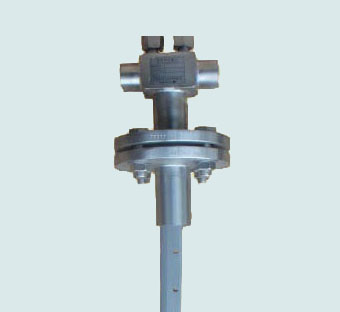

LGZC系列均速管（超力巴）流量计

概述

LGZC系列均速管（超力巴）流量传感器是在皮托管测速原理的基础上，运用航空动力学原理，辅以风洞试验手段研制的高精度计量仪表。是一种差压式、速率平均式流量传感器。通过传感器在流体中的平均总压与静压之差（即差压）来表示流量的，常用来测量液体、气体和蒸汽的流量。

特点

1、     根据空气动力学原理设计的测量型面，经过特殊的工艺处理可使产生的流体牵引力和涡街脱落力非常小，同时采用全新的航空进气道及翼型气动学设计，流线型传感器引入了抗物体表面风切变紊流原理，取压孔处流场更加平稳、无漩涡，信号稳定、无脉动。

2、    取在侧面的静压孔，产生的静压位于流体与传感器分离点之后，避免安装方向的偏差或流场偏斜等原因带来的静压偏差。特有的差压信号多级放大功能，结合了多种流量计的特长，具有流量信号多级提升功能，在相同流速下超力巴比其它名目的类似插入式流量测量装置，差压信号放大1-10倍，在超小流速下仍可获得较大的差压信号，可用于超低流速下的气体流量测量。

3、    结构上没有可移动部件，可保证传感器的高寿命，并保证长期的稳定性和无精度漂移。

4、    精度高（≤1.0%）、重复性好（≤1.0%）。

5、    节能：由于采用更符合流场流线的翼形结构引起压力损失极低，使能耗大大降低。与其他流量计相比运行成本最低。特别适合液体小管道的流量测量。在应用中可很快收回仪表成本。

6、    防尘：静压孔取在传感器的两侧后，对介质中的异物及不灵敏，是一种理想的流量传感器。

7、    均速管（超力巴）流量传感器有许多特殊的材料供选择，以满足具有腐蚀性，超高温，超高压的需要。

8、    均速管（超力巴）流量传感器可整年工作，基本免维护。

9、    安装简便，费用很低。

理论基础

均速管（超力巴）流量计的差压和流量依据伯努利方程和连续性方程，计算方式和形式符合ISO-5167国际标准。其简化公式：

用途

均速管（超力巴）流量计可用于不同管径的气体、液体和蒸汽的流量测量，可广泛用于石油、化工、冶金、轻工、水处理等工业控制领域。

技术指标

1、公称压力：PN≤32MPa

2、温度范围：-180℃～650℃

3、公称通径：DN25mm～DN6000mm

4、精度等级：1.0

结构形式：

结构一

1、动压管接嘴 2、温度插座 3、静压管接嘴 4、法兰式连接盘 5、密封垫片 6、安装座

7、加强套 8、检测杆

结构一截面示意图

结构二

2、动压管接嘴 2、温度插座 3、静压管接嘴 4、法兰式连接盘 5、密封垫片 6、安装座

7、加强套 8、检测杆

                                      结构二截面示意图

实体结构图一

实体结构图二

系统结构图

型谱规格及说明

超力巴安装注意事项

1、安装检测杆的测量段应是直的，其上下游侧直管段长度参照下表所规定的长度。

注：* D为管道标称直径。

    **  所给出数据为距离第二个弯头的长度。

2、检测杆插入位置的角度允许偏差范围见图1

3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图2。

4、管道上开孔尺寸Φ35。

5、补偿用压力变送器装在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。

6、特别注意对于垂直管道：测量液体介质时高低压引压管路应处在同一水平面上；测量蒸汽介质时冷凝器应处于同一水平面上，并且水平或高于上取压口。

7、当DN≦50时，安装时注意流向箭头，按如下示意图3接高低压导压管路。

图3
