反射内存网络（RFM网络）是基于环状/星状、高速复制的共享内存网络。它支持不同总线结构的多计算机系统，并且可以使用不同的操作系统来共享高速的，稳定速率的实时数据。 反射内存可广泛用于各种领域，例如实时的飞行仿真器、核电站仿真器、电讯、高速过程控制（轧钢厂和制铝厂）、高速测试和测量以及军事系统。 与那些需要为附加的软件开发时间，测试，维护，文档，以及额外的CPU要求提供开销的传统的连接方法相比，RFM产品的网络提供了性价比极为优越的高性能的选择。 　　反射内存的优点： ■ 高速的、基于2.12G波特率的网络，最大传输速率可达174Mbyte/s； ■ 简单易用；　　 ■ 与操作系统和处理器无关；　　 ■ 彻底省去软件开发开销和周期；　 ■ 可以实现实时连接的稳定的数据传输；　　 ■ 可以与通用的计算机和总线连接；　 ■ 比标准通信和技术更为优越；　　 ■ 极短的数据传输延迟；　　 ■ 简单的软件，较低的管理费用和较高的抗干扰能力；　 ■ 节点间距离可达10公里（单模）/300米（多模）。 　　反射内存实时网的特点 反射内存是一种通过局域网在互连的计算机间提供高效的数据传输的技术，强实时网络设计人员已经越来越多地采用这种技术。反射内存实时局域网的概念十分简单，就是设计一种网络内存板， 在分布系统中实现内存至内存的通信，并且没有软件开销。每台结点机上插一块反射内存卡，卡上带有双口内存，各层软件既可以读也可以写这些内存，当数据被写入一台机器的反射内存卡的内存中后，反射内存卡自动地通过光纤传输到其他连在网络上的反射内存卡的内存里，通常，只需几百纳秒的时间延迟，所有的反射内存卡上的内存将写入同样的内容。而各成员在访问数据时，只要访问本地的反射内存卡中的内存即可。VMIC反射内存具有以下主要特点： （1）高速度和高性能 ，传输速度达到174M字节/秒。使用光纤，可以连接更多节点（最大到256个节点），具有很高的抗干扰能力。测试结果表明，从数据写入RAM到传到另一个结点的反射内存卡上，只有不到400纳秒的时延。 （2）使用方便 反射内存卡通过向每个节点机提供一套相同的数据备份使得各节点可以并发的访问相同的内容在访问反射内存卡的内存时与访问自身的内存没有差别。各节点间数据一致性是由反射内存卡保证，对应用软件是透明的。安装简单，将反射内存卡插在主板一个可用槽口上，再将各台主机通过光纤网或扁平数据线连在一起即可。 （3）独立于操作系统和处理机 反射内存卡可以VME、PCI、PMC、Compact PCI、Multibus I等多种总线上使用，可以将ALPHA、Power PC、Macintosh、奔腾等计算机通过反射内存卡实时网络连接在一起，组成一个集群系统。 （4）确定的数据传输时间 在反射内存卡中，当数据被写入本地的反射内存卡板的内存中时，就被同时传输到其他相连的计算机上，没有软件延迟，硬件延迟也非常小。光纤反射内存卡在节点间传输数据时只需400纳秒。这种确定的时间延迟为设计实时应用提供了有效的保证。 （5）经济、高效 反射内存卡的数据传输速率大，没有以太网那样要多层协议。其次，反射内存卡使用简单，不需要开发额外通讯软件，利于提高系统的可靠性，也节省了软件的开发费用。 基于反射内存实时网的实现机制 反射内存卡是一组双口内存板。当数据存储到反射内存卡时，板上的高速逻辑会自动将此数据连同地址送到网上的其它反射内存卡板上，数据传递完全由硬件驱动，不需要CPU干预，结果网上下一结点在400纳秒内就会在相同地址处有相同数据。反射内存卡可看成是由网上所有结点共享的单元内存卡，不存在访问限制与仲裁，每个结点就像访问本地内存一样，实现了结点间的数据共享。 （1）数据传输方式 的反射内存卡最大可以连接256个互相独立的节点，共享内存的最大量可以到128M字节，数据传输速度可达174M/秒、节点间距离可以到10KM。反射内存卡支持中断，通过中断机制可以实现节点机之间的通讯同步。 （2）使用中断实现同步 VMIC反射内存卡支持用中断方式通知节点接收数据，当数据被送到某节点时，可以通过中断告诉该节点。反射内存卡提供了三个中断，用户可以定义这些中断的优先级、中断相量及具体功能。 （3）错误管理技术 反射内存卡有错误监测和报告的功能，通过对数据的奇偶校验位的检查，可以发现数据是否有错。反射内存卡提供冗余传输模式，即每次传输数据时都传两份，当第一份出错时，使用第二份。

  简单介绍：反射内存网络设计用于提供高度确定性、高度时间性的性能，适用于多种分布式模拟和工业控制应用。虽然反射内存网络得益于用于一般用途数据网络，但是反射存储网络仍然是受不同应用需求及软件开销所支配的一门完全独立的技术。通过使用反射内存系统，设计者能够消除大多数通讯延迟，并能实现借   1、【产品概述】

HY-FB2125G型光纤反射内存接口板，主要用于设备间的高速数据传输，可通过多块接口板进行组网，组成实时光纤反射内存网络。

实时光纤反射内存网由插在计算机内的光纤接口板通过光纤线连接在一起，形成一个环网，每个节点的光纤接口板的板载存储器都有其他节点的共享数据拷贝，在逻辑上全网的所有节点共享同一块存储器，数据一点写入，多点同时更新，实现了数据的高速传输与共享。与传统的联网技术相比，它除了具有严格的传输确定性和可预测性外，还具有数据传输速度高、通信协议简单、宿主机负载轻、软硬件平台适应性强等特点。

2、【光纤端口定义及板上指示灯】

如上图所示，TX为数据发送口；RX口为数据接收口。

指示灯如上图所示，RX：数据接收状态指示灯；TX：数据发送状态指示灯；TRAN：PCI总线数据传输状态指示灯；LOS：光链路故障指示灯。

3、【光纤反射内存网络连接方式】

1)      自回环测试模式

如下图所示，利用单股光纤导线将HY-FB2125G光纤反射内存接口板的光纤收发模块的TX端与RX端连接即可完成组网。

2)      多板环网模式

如下图所示，用多个单股光纤将多个HY-FB2125G光纤反射内存接口板的TX与RX端连接而成的光纤网络。光纤线连接方式为：Node1板的发对Node2板的收，Node2板的发对Node3板的收，以此类推，Node6板的发再环回Node1板的收。

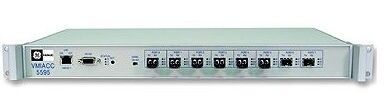

3)      使用HUB模式

直接使用双股对联光纤线将光纤板和HUB连接即可使用，如下图所示。

4、【驱动程序安装】

在产品配套光盘的“驱动”目录中，找到HY-FB2125G光纤反射内存接口板的驱动。双击驱动程序安装目录下的setup.exe文件进行安装。

安装完成后，通过计算机系统的“设备管理器”来确认板卡驱动是否正确安装。应能在设备列表中看到如下图所示的光纤反射内存接口板设备项。

5、【应用程序编程接口（WINOOWs & VC++）】

1)      添加库文件到你的VC++工程

库文件在驱动程序安装时制定的安装目录下。需添加的库文件有：Fiber2125API.dll 、Fiber2125API.lib、Fiber2125API.h。

2)      驱动程序调用步骤

Step1：打开板卡，调用FIB2125_Open（0）函数来打开板卡。

Step2：读写板卡上的数据，常用的读写函数有FIB2125_Write32、FIB2125_Read32分别用来读写32位数据，函数中需指定要读取/写入数据的反射内存中地址、数据个数（以Byte为单位）、需写入/读出数据的首地址，具体参见使用手册。FIB2125_WriteDouble、FIB2125_ReadDouble、FIB2125_WriteFloat、FIB2125_ReadFloat、FIB2125_Write16、FIB2125_Read16、FIB2125_Write8、FIB2125_Read8等函数与前述函数操作使用方法基本相同，可分别用来读/写双精度、浮点型、16位、8位数据。具体参见使用手册。

调用举例：

DWORD dwData1[2];

dwData[0] = 0x01;

dwData[1] = 0x02;

/*将0x01和0x02两个DWORD数据顺序写入到起始地址为0的光纤反射内存*/

FIB2125_Write32(0,  0 ,  dwData,  2);

/*从首地址为0的光纤反射内存中，顺序读出2个DWORD类型的数据，并放入到dwData1[0]和dwData1[1]当中*/

FIB2125_Read32(0,  0,  dwData1,  2);

Step3：关闭板卡，调用FIB2125_Close (0) 函数来关闭板卡，完成使用。

6、【测试程序使用】

测试程序在WINOOWs开始菜单=>所有程序=>HY-FB2125光纤卡=>测试程序，见面如下。

测试开始前，请按照【光纤反射内存网络连接方式】三种模式中的一种连接光纤线。

测试可设置生成随机数的范围、数据长度、读写的地址范围等，界面可现实发送接收的数据帧及误码率
