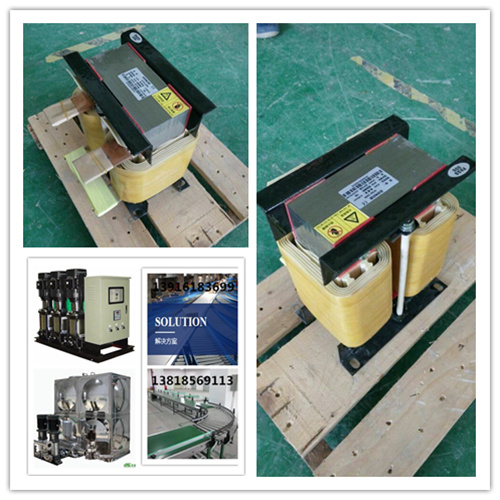

木川直流电抗器

木川直流电抗器，又称平波电抗器，主要用于变流器的直流侧，在通用变频器上有较多的应用。电抗器中有流过的具有交流分量的直流电流。主要用途是将叠加在直流电流上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉动值，改善输入功率因数，并可以抑制变流装置产生的谐波。
木川直流电抗器的作用：
1.将叠加在直流电源上的交流分量限制在某一规定值，改善功率因数
2.对并联变流器的直流侧解耦，降低断续极限，限制环流
3.整流电源平波，消除波纹
4.限制直流快速开关切断故障电源时电流上升率
5.在电流、电压型变频器的中间回路作直流平波用
木川直流电抗器的性能：
1.该直流电抗器为单相铁芯干式结构；
2.铁芯采用优质低损耗冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，并涂以专用粘接剂，以保证电抗气隙在运行过程中不发生变化且无噪音；
3.线圈采用F级或H级漆包铜扁线绕制，排列紧密且均匀，外表不包绝缘层，小容量线圈采用层式结构，大容量线圈采用饼式结构，具有较好的通风散热效果；
4.直流电抗器的线圈和铁芯组装成一体后经过预烘——真空浸漆——热烘固化这一工艺流程，采用H级浸渍漆，使Satons电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能无噪音地安全运行；
5.直流电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较低的温升；
6.外露部分均采取了防腐蚀处理，引出端子采用镀锡铜管端子或铜排。
木川直流电抗器的参数：
额定电压：<3000VDC，50/60Hz
额定电流：5～1600(A)
运行和储存：-25～+40(℃)
绝缘等级：F/H级
外壳防护等级：IPOO/IP23
环境湿度：0～98(%)不凝露
海拔高度：<1000M

1    MCT4-75B                      木川直流电抗器                 适配变频器75KW                                  3563.-

2    MCT4-90B                      木川直流电抗器                 适配变频器90KW                                  4105.-

3    MCT4-110B                    木川直流电抗器                 适配变频器110KW                                4517.-

4    MCT4-132B                    木川 直流电抗器                 适配变频器132KW                                5335.-

5    MCT4-160B                    木川直流电抗器                 适配变频器160KW                                6213.-

6    MCT4-200B                    木川直流电抗器                 适配变频器200KW                                6970.-
7    MCT4-220B                    木川直流电抗器                 适配变频器220KW                                7577.-
8    MCT4-280B                    木川直流电抗器                 适配变频器280KW                                8712.-
9    MCT4-315B                    木川直流电抗器                 适配变频器315KW                                10002.-
10  MCT4-400B                    木川直流电抗器                 适配变频器400KW                                11858.-
11  MCT4-500B                    木川直流电抗器                 适配变频器500KW                                 13817.-
12  MCT4-630C                   木川直流电抗器                 适配变频器630KW                                  35778.-
13  MCT4-710C                   木川直流电抗器                 适配变频器710KW                                  45105.-
