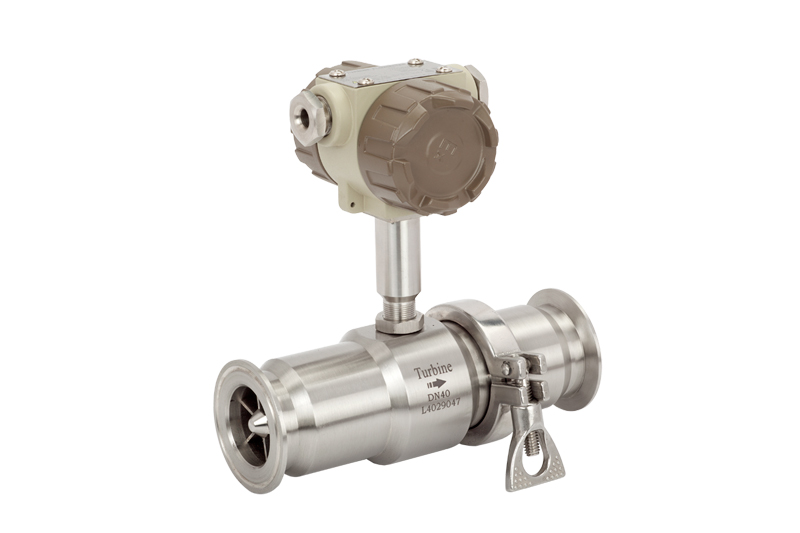

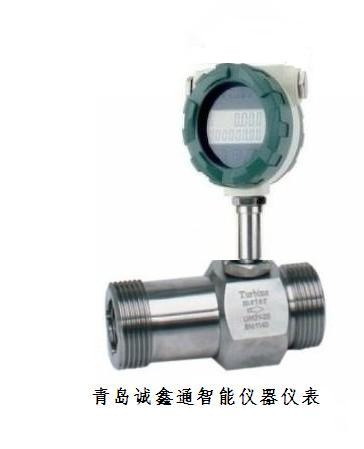

纯净水流量计 柴油涡轮流量计，液体涡轮流量计，汽油涡轮流量计，煤油涡轮流量计，液体涡轮流量计，LWGY系列涡轮流量计
液体涡轮流量计主要用于化工，石油、食品饮料等行业，适合测量纯净不含颗粒、无杂质的液体，可以测量水、离子水、柴油，汽油，煤油，食用油等介质.
液体涡轮流量计分类：连接方式分类:法兰连接、螺纹连接和卡箍连接方式; 显示方式分类：有远传型（频率信号、标准型号），现场显示型
涡轮流量计是测量液体流量最实用的仪表.它精度高,稳定性好,使用简单.,因此广泛应用于各行业的流量计量，如石油、化工、科研领域和食品酒水饮料行业.尤其适合测量低粘度的介质，如水、汽油、柴油等。与相应的二次显示仪表配套使用可用于测量液体的瞬时和累计流量。也可与定量控制仪配套使用，实现工业液体定量控制使用。
基本参数与技术性能
1.技术性能
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 （15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 卡箍式连接定做 |
|
精度等级 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
仪表材质 |
304不锈钢、316（L）不锈钢等 |
|
被测介质温度（℃） |
-20～＋120℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
输出信号 |
传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V 变送器：两线制4 ~ 20mADC电流信号 |
|
供电电源 |
传感器：+12VDC 、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池 |
|
信号传输线 |
STVPV3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
≤1000m |
|
信号线接口 |
基本型：豪斯曼接头，防爆型：内螺纹M20×1.5 |
|
防爆等级 |
基本型：非防爆产品，防爆型：ExdIIBT6 |
|
防护等级 |
IP65 |
2.测量范围及工作压力
|
仪表口径 （mm） |
正常流量范围（m3/h） |
扩展流量范围（m3/h） |
常规耐压（MPa） 连接方式 |
特制耐压等级（MPa） （法兰夹装方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 螺纹连接 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
12、16、25 |
|
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
12、16、25 |
|
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5 法兰连接 螺纹连接
|
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
4.0、6.3、12、16、25 |
|
|
DN 25 |
1～10 |
0.5～10 |
4.0、6.3、12、16、25 |
|
|
DN 32 |
1.5～15 |
0.8～15 |
4.0、6.3、12、16、25 |
|
|
DN 40 |
2～20 |
1～20 |
4.0、6.3、12、16、25 |
|
|
DN 50 |
4～40 |
2～40 |
2.5 法兰连接 |
4.0、6.3、12、16、25 |
