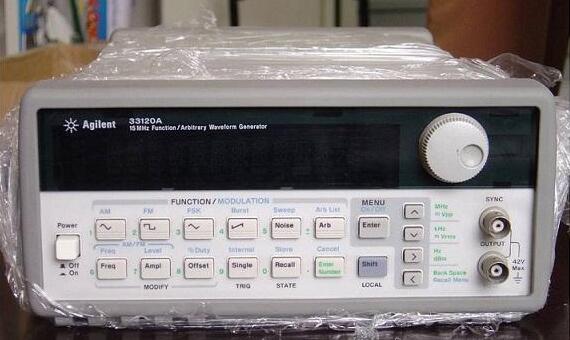

波形

标准

正弦波、方波、三角波、斜波、噪声、sin(x)/x、指数上升、指数下降、心(律)波、直流电压。

任意

波形长度:8-16,000点

幅度分辨率:12位(包括符号)

取样速率:40MSa/s

非易失性存储器:4个16k波形

频率特性

正弦波:

100

方波

100μHz～15MHz

三角波

100μHz～100kHz

斜波

100μHz～100kHz

噪声(高斯):

10MHz带宽

精度:

90天为10ppm,一看为20ppm,18℃～28℃

温度系数:2ppm/℃

老化率:10ppm/年

正弦波频谱纯度

谐波失真

DC～20kHz:-70dBc

20kHz～100kHz:-60dBc

100kHz～1MHz:-45dBc

1MHz～15kHz:-35dBc

寄生信号
(非谐波)

DC～1MHz:<-65dBc

1MHz～15MHz:<-65dBc+6dB/倍频程

总的谐波失真

<0.04%(dc～20kHz)

相位噪声

<-55dBc,在30kHz带宽

信号特性

方波

上升/下降时间:<20ns

过冲:<4%

不对称性:<1%+5ns

占空因数:20%～80%(到5MHz)
40%～60%(到15MHz)

三角波、
斜波、
任意波

上升/下降时间:40ns(典型值)

线性:<峰值输出的0.1%

稳定时间:<250ns～最后值的0.5%

抖动:25ns

输出特性

幅度(50Ω)

50mVp-p～10Vp-p精确度(在1kHz):规定输出的1%

平坦度:
(相对1kHz正弦波)

<10kHz ±1%(0.1dB)

100kHz～1MHz ±1.5%(0.15dB)

1MHz～15MHz ±2%(0.2dB),幅度≥3Vrms时
±3.5%(0.3dB),幅度≥3Vrms时

输出阻抗

50Ω(固定)

偏置(50Ω)

±5Vpk ac+dc 精度:设置值的±2%+2mV

分辨率

3位,幅度和偏置

单位

Vp-p,Vrms,dBm

隔离

对地最大42Vpk

保护

短路保护,±15Vpk 过激励<1分钟

调制

调幅

载波3dB频率:10MHz(典型值)

调制:任意内部波形(包括任意波)

频率:10mHz～20kHz

深度:0%～120%

源:内部/外部

调频

调制:任意内部波形(包括任意波)

频率:10mHz～10kHz

峰值频偏:10mHz～15MHz

源:内部或外部(最大1MHz)

脉冲串

载频:5MHz(最大)

计数:1～50000周或无限

起始相位:-360°～360°

内部速率:10mHz～50kHz±%

闸门源:内部或外部闸门

触发源:单次,外部或内部速率

扫描

类型

线性或对数

方向

向上或向下

起始/停止频率

10mHz至15MHz

速度

1ms～500s±0.1%

触发

内、外、单次

后面板输入

外AM调制

±5Vpk=100%调制，5kΩ

外触发/FS K/脉冲串闸门

TTL低为真

一般提标

状态存储器

电源关闭时状态自动存储,3种可由用户配置的存储状态

接口

IEEE-488和RS-232标准

语言

SCPI-1991

保证期

标准的3年

选件001锁相/TCXO时基

稳定度

±1ppm,0°～50℃

老化率

<2ppm在最初30天(连续工件);0.1ppm/月(在最初30天以后)

外参考输入锁定范围

10MHz±50Hz

内部参考输出频率

10MHz

相位偏移

(360°～+360°,分辨力0.001°)
