华宇优质圆形平板、适用于各种检验工作_铸铁平板

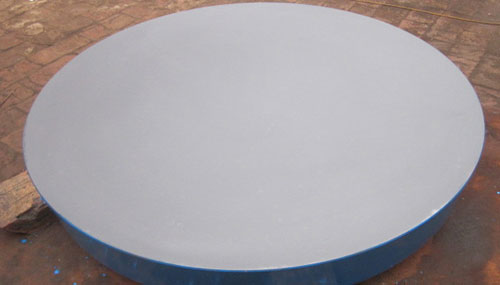

圆形平板是一种形状为圆形的铸铁平台，该产品规格：100×100-3000×6000(特殊规格根据需方图纸制作。
　　圆形平板用途：适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不呆缺少的基本工具。
　　圆形平板材料及处理：材料为高强度铸铁HT20-40，工作面硬度为HB770-240。经过两次处理(人工退火600°-700°和自然时效2-8年，使该产品的精度稳定，耐磨性能好。下列产品材料和处理除球墨铸铁外均相同。
　　圆形平板的毛坯检验主要是检验外观规格是否可以达到技术要求，和毛坯有没有内部缺陷；圆形平板的机械加工检验主要是检验有没有沙孔、气孔、裂纹、夹沙、缩松和加工误差等；圆形平板的成品检验主要是检验的平面度和外观及其规格是否可以达到使用要求。
　　我们在使用过程中，工件必须轻拿轻放，避免磕伤平板面，并注意不要有工件的毛刺把平板划伤；使用后，用带油的棉毡平铺于平板面，以防以外磕碰和锈蚀；我们还应该做到定期的检查和保养发现问题，应该及时的处理，以免影响平台的正常使用。
　　圆形平板在加工中应经过去磁和稳定性处理。产品铸件不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷的发生。产品的主要检定项目有：1、平板材质及表面硬度。2、表面粗糙度。3、形状位置公差，含名义尺寸，垂直度公差。4、外观。5、平面度。6、平面波动量。7、接触斑点。8、工作面允许挠度值。

规格	精度等级	规格	精度等级
0级	1级	2级	3级	精刨	0级	1级	2级	3级	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
