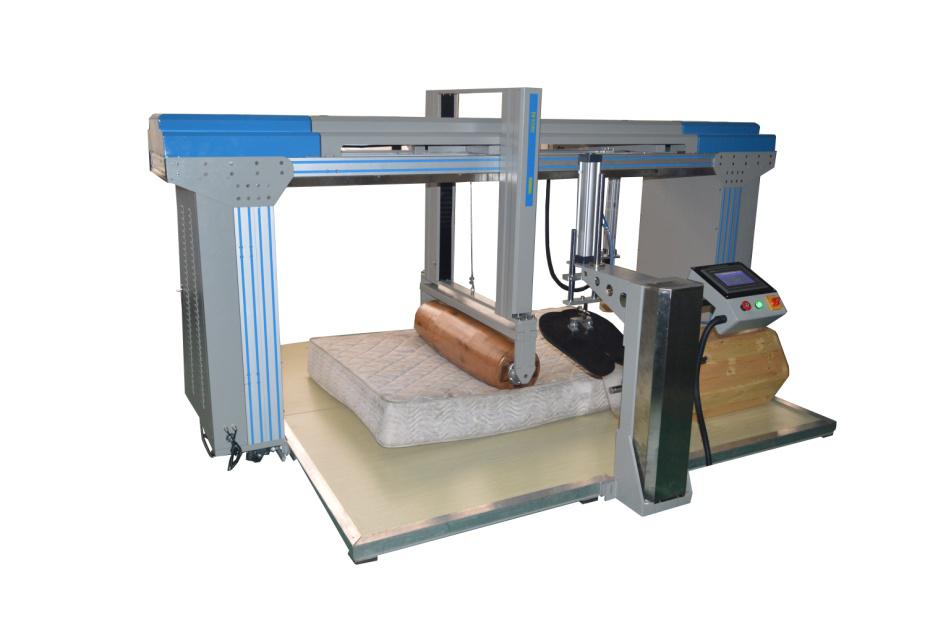

HD-F763床垫滚压试验机（新款）

一、<产品简介>：
用于测试各类床垫和床的床垫铺面耐久性试验，同时测试床垫及床的挠度测量、垫面高度、围边高度，测量床垫的硬度值、硬度等级的评定，并自动评定床垫的软硬等级评价。
二、<设计原理>：
1.QB/T1952.2-2011 《软体家具弹簧软床垫》
2.GB/T26706-2011 《软体家具棕纤维弹性床垫》
3.BS EN 1957-2012《家具、床和床垫、功能特性的测试方法测定和评估标准》。
4.GB/T26706-2011《软体家具棕纤维弹性床垫》
三、<技术参数>：
一、设备主要组成及配置要求：
1、整台设备采用高精度伺服线性电动缸进行力量、位移、速度控制。一次安装完成：铺面滚压耐久性测试、软硬度试验、垫面高度试验。所有项目的完成由计算机按照标准规定的程序自动完成测试。测试完成后，系统自动将滚筒提升到初始位置。配有铺面滚压测试系统1套，滚动升降系统1个，硬度测试系统一套，床垫及床的挠度测量系统一套，自动移位系统一套。多通道控制系统 1个。
2、配置要求：
★①机架：要求采用高强度铝合金型材，表面阳极氧化处理。截面积不小于80×80mm，最薄壁厚不小于3mm；
②底座：铝型材，厚度不小于3毫米
③PLC及模块单元、电机及驱动器、减速系统、力量传感器等要求配置国际知名品牌；
④显示系统：知名品牌工业计算机；10寸触摸屏人机界面：国际知名品牌；
3、标准规定的砝码配件1套。

二、技术指标要求：
1、滚轮：圆形滚轮，表面坚硬、光滑、没有刮痕，同时加配安全罩；椭圆形滚轮长度：1000±2mm；椭圆形滚轮直径： 300±1mm；椭圆形滚轮重量：1400±7N。
2、滚动速度：16±2转/分。
3、设备驱动方式：电机。
4、摩擦系数在0.2～0.5之间。
5、滚筒的旋转惯性矩应为0.5±0.05kg㎡。
6、测试次数：0—99,999次可任意设定。
★7、测力装置精度不低于1%，尺寸装置精度不低于1mm，加载块位置偏差为±5mm
8、高度测量
１）精度：±0.5mm；
2)高度测量垫块：测量表面为平整光滑的刚性圆柱体；
3)测量垫块直径：100mm,倒角R10；
4)垫块施力速度：100±20mm/min；
5)垂直向下力：施4N力，此时圆形垫块测量表面下表面与平板距离为床垫的垫面高度；
测量高度：床垫初始垫面高度,进行100次，29900次耐久试验后，分别测其垫面高度；
测高系统：通过软件设定力值，定速度的方式垂直向下施力，直接与PLC触摸屏链接。
９　软硬度试验装置：
1)加载垫：一个表面光滑、直径为355mm的刚性圆柱体，端面为凸出的球面，球面曲率半径为800mm，其前边缘曲率半径为20mm；
2)加载容量：1000N；
3)加载和卸载时的运行速度：（90±5）mm/min,系统可达到0.01-200mm/min任意设定；
4)加载挠度曲线：加载垫在试件上加压的力值与对应凹陷值之间的关系；
5)床垫的硬度值（Hy）为加载挠度曲线在210N、275N和340N时斜率（加载力N与加载点凹陷深度mm的比率）的平均值；
6）自动评定床垫的软硬等级评价。
10、具有停／断电记忆及断点检出停机功能。
11、数据采集频率可调。
12、负载可自由控制。
13、控制方式: PLC独立的触摸屏式控制器；留有数据接口，以便将测试数据传输到本地的实验室数据服务电脑中。可以通过显示屏观察到所有的力值和偏移数据；最后用户可以获得测试报告。
14、停机方式：到达试验次数停机、试件损坏或变形量过大自动停机并报警。
15、电源:AC220V @ 50 HZ。
