欢迎垂询：24小时咨询服务：
24小时热线： 18019385592（王梦欣） 021-35304776
QQ：1936803778，18019385592
决定产品价格的不是我们，是品质！市场拼的永远不是价格，而是质量，我们不能给您最便宜的价格但能给您最好的品质和质量!
上海雷韵厂家最新研制新款101-1A、2A、3A干燥箱材质、外观，价格与老款价格一样！质量绝对保证！有实物图，可以跟销售员联系！
2015独创混凝土弹性模量测定仪，批发零售-弹性模量测定仪由上海雷韵试验仪器制造有限公司G B11971-89<加气砼力学性能试验方法>、 GB81-85<普通砼力学性能试验方法>、JGJ053-94<公路工程水泥砼试验规程>、ASTMC-469自主研发生产制造的。主要用于测量砼试块的弹性模量。本仪器简单、轻巧、便于试验中使用。
TM-2混凝土弹性模量测定仪主要技术参数
1、适用砼弹性模量试块：150*150*300mm,φ150*300mm 100*100*300mm, φ100*300mm
2、千分表量程：0-1mm
3、上、下环中心距：150mm
4、下环离底部距离：75mm
TM-2混凝土弹性模量测定仪结构及操作方法

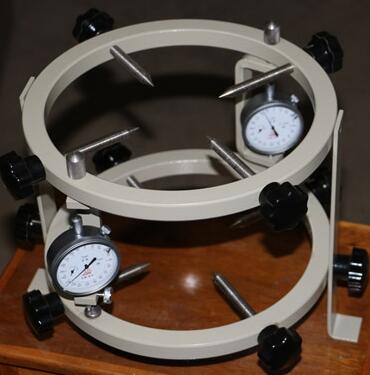

本测定仪由上环、下环、接触杆、千分表和紧定螺钉组成，(参见附图)试验开始前，将弹性模量测定仪放置于平整的平面上，旋出试块紧定螺钉，装上千分表，送开固定板紧定螺钉，取下固定板，则测定仪已在试块上定位。将测定仪连同试块置于压力试验机的下压板上，试块中心与压力机下压板中心对准，千分表调零。开动压力机，当上压板与试件接近时，调整球座，使接触均衡，以0.2-0.3mpa/s的速度连续而均匀地加载到Pa(即试件预期破坏荷载值的40%)，然后以同样速度卸荷至零，如此反复预压3次。在预压时，观察压力机及千分表是否正常。试件两侧千分表变形之差，不得大于变形平均值的15%，更不能正负异向，当采用100mm×100mm截面的试件时，其两侧变形之差，不得大于变形平均值的20%，否则用硬木轻敲球座调整，或调整试件位置。用上述速度进行第四次加荷，先至初载荷,先至初载荷PO(约为0.5MPA)，保持30S，分别读两侧千分表△O，然后加荷至PA，保持约30秒，分别读两侧千分表△A，分别计算两侧变形增值△A-△O，并计算出平均值，设为△4；读取△A后即以同样速度卸荷至PO，保持约30秒，分别读两侧千分表读数△00，同上步骤，进行第五次加荷，求出△50△5与△4之差应不大于0.0002(L=150mm),否则，应中伏上述步骤，直至两次相邻加荷变形值之差符合要求，以最后一次变形值△0为准。然后卸去千分表，以同样速度继续加荷至试件破坏，记下循环轴心抗压强度Ra.
TM-2混凝土弹性模量测定仪试验结果计算
混凝土抗压弹性模量Ec按下式计算：
PA-终载荷(N)
PO-初载荷(N)
△a-第五次或最后一次加荷，试件两侧在PA及PO作用下变形差平均值(mm)
L-标距(mm)
A-试件断面积(mm2)
以3根试件实验结果的算术平均值为测定值。若任一抽心抗压强度平均值之差超过平均值20%，则EC按另两根试件试验结果的算术平均值计算，若两根试件结果超出规定，试验无效。结果精确至100Mpa
TM-2混凝土弹性模量测定仪注意事项
试验时要轻拿轻放，特别在运输时，避免碰状，以免影响测试精度。
生产一角
898995850
