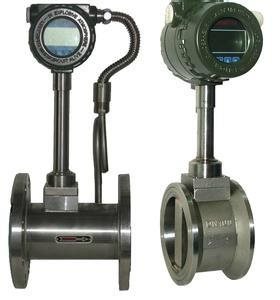

一、空气流量计概述：
XY-LUGB涡街流量计（空气流量计）的基本原理是卡门涡街原理, 即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示, 流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
当被测压缩空气流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离, 在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。
|
三、压缩空气流量计技术参数：
|
公称通径（mm）
|
15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式）
|
|
公称压力（MPa）
|
DN15-DN200 4.0（>4.0协议供货），DN250-DN300 1.6（>1.6协议供货）
|
|
介质温度（℃）
|
压电式：-40～150，-40～260，-40～330；电容式： -40～400，-40～500（协议订货）
|
|
本体材料
|
1Cr18Ni9Ti，（其它材料协议供货）
|
|
允许振动加速度
|
压电式:0.2g 电容式:1.0～2.0g
|
|
精确度
|
±1%R，±1.5%R；插入式：±2.5%R，
|
|
范围度
|
1：6～1：30
|
|
供电电压
|
传感器：DC +12V，DC +24V；变送器：DC +12V ，DC +24V；电池供电型：3.6V电池
|
|
输出信号
|
方波脉冲（不包括电池供电型）：高电平≥5V，低电平≤1V；电流：4～20mA
|
|
压力损失系数
|
符合JB/T9249标准 Cd≤2.4
|
|
防爆标志
|
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
|
|
防护等级
|
普通型IP65 潜水型 IP68
|
|
环境条件
|
温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
|
|
适用介质
|
气体、液体、蒸汽
|
|
传输距离
|
三线制脉冲输出型：≤300m，两线制标准电流输出型 （4～20mA） ≤1500m；负载电阻≤750Ω； RS485/HART≤1200m.
|
|
型 谱
|
说 明
|
||||||
|
XYLUGB
|
|
涡街流量仪表
|
|||||
|
检测
|
B
|
|
压电式传感器
|
||||
|
方式
|
E
|
|
电容式传感器
|
||||
|
连接方式
|
1
|
仅对满管型
|
法兰连接型
|
||||
|
2
|
仅对满管型
|
法兰卡装型
|
|||||
|
3
|
仅对插入型
|
简易插入型
|
|||||
|
4
|
仅对插入型
|
球阀插入型
|
|||||
|
测量介质
|
2
|
|
液体
|
||||
|
3
|
气体
|
||||||
|
4
|
蒸汽
|
||||||
|
公称通径
|
2
|
|
DN25
|
||||
|
…
|
… 单位：mm
|
||||||
|
30
|
DN300
|
||||||
|
使用环境
|
P
|
|
普通型
|
||||
|
B
|
防爆型
|
||||||
|
输出信号
|
1
|
脉冲输出
|
|||||
|
2
|
4～20mA电流输出，液晶显示
|
||||||
|
3
|
RS-485通讯
|
||||||
|
4
|
电池供电，不带温度、压力补偿
|
||||||
|
5
|
温压补偿一体，4～20mA电流输出型
|
||||||
|
6
|
温压补偿一体，电池供电型
|
||||||
空气流量计安装示意图：
