CSL-B冲击试样缺口三刀电动拉床

技术方案

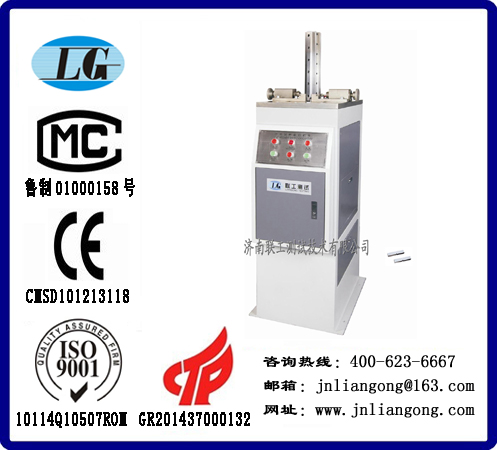

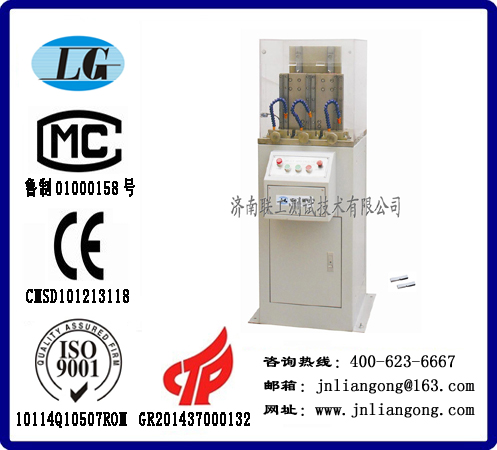

图片仅供参考，以实物为准

一、设备型号及名称

CSL-B冲击试样缺口三刀电动拉床

二、设备用途

冲击试样缺口拉床是目前国内除光学曲线磨床外能加工出合格夏比冲击试样缺口的唯一工具，由于一次成型加工原理，其加工出的缺口同一性极好。

CSL-B冲击试样缺口三刀电动拉床/冲击试样拉床/三刀电动拉床采用高精密滚珠丝杠传动，直线导轨作支撑，这种结构保证了拉刀运行的稳定性及缺口的几何精度。CSL-B冲击试样缺口三刀电动拉床/冲击试样拉床/三刀电动拉床配备有三工位拉刀，可同时加工三个试样缺口：三个V型或U型（深2mm）（也可两个V型和一个U型缺口或两个U型和一个V型缺口），满足国标229-2007《金属材料 夏比摆锤冲击试验方法》中一组试验冲击3个试样的需求，保证了试样缺口精度的统一性。试样缺口一次加工只需10秒钟，操作简便可靠。本拉床的拉刀采用W18Cr4V材料制造，硬度高，耐磨性好，每把刀具可加工20，000余个试样。

CSL-B冲击试样缺口三刀电动拉床/冲击试样拉床/三刀电动拉床满足GB 2106-80《金属夏比（V型缺口）冲击试验方法》和GB/T 229-2007《金属夏比缺口冲击试验方法》，如果改变结构形式及更换相关零件，可同时满足美标、欧标ASTM E23，EN 10045，ISO 148，ISO 83等国际相关标准的要求。

冲击试样缺口拉床是冶金、锅炉压力容器、车船、工程机械制造及科研等部门理化试验室的必备专用设备。

三、冲击试样拉床主要技术规格

1、缺口电动拉床]试样缺口形状：             V型或U型（深2mm）

2、加工试样尺寸：             10×10（7.5或5）×55 mm

3、缺口电动拉床]传动方式：                 高精密滚珠丝杠传动

4、缺口电动拉床]切削方式：                 电动

5、缺口电动拉床]拉刀行程：                 350mm

6、缺口电动拉床]拉刀材质：                 W18Cr4V

7、拉削速度：                 2.3m/min

8、缺口电动拉床]电    源：                 三相四线制380V 50Hz 0.9KW

                             主电机0.75KW

9、外形尺寸：                （350×570×1250）mm（长×宽×高）

 10、缺口电动拉床]重    量：                 180kg

 11、冲击试样拉床工作条件：

（1）室温20°C±5°C范围内；

（2）相对湿度不大于85%；

（3）周围无腐蚀性介质、无震动、无强电磁场干扰的环境中。

   （亦可根据客户要求，订做缺口深度为3mm或5mm的冲击试样缺口拉床）

冲击试样拉床售后服务承诺

■ 保修范围

冲击试样拉床由济南联工测试技术有限公司保修一年，终身服务。

■ 维护服务

1、 咨询服务 供方随时电话或书面解答产品使用的疑问。

故障保修期内，供方4-8小时能为用户作出故障排除方案并通知用户，需派人员到现场的48-96小时到达。

2、 保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费。

■ 以下情况不属于保修范围

1、 因不正常操作及人为或自然灾害引起的故障或损坏。

2、 未经我方同意自行拆卸该机任何部分（如微机、主机、线路等）造成的损坏。

3、 未经我方同意任意安装有病毒软件、任意删除电脑文件或自解注册号使用不能正常工作造成试验机不能工作。

■ 更新服务

用户向公司购买的其他附件只收取材料费和加工费，不索取管理费。

终生免费提供设备操作软件的升级服务。

合同的执行

    签订合同后，双方严格按合同执行，并按时按质交货，需方需按合同付款以确保我公司资金正常运转，要确保合同顺利完成，对此希望需方理解并支持。未按合同付款者，不享受售后服务各条款。

■ 我们的承诺

1、优良的性价比

核心软硬件技术吸取国际先进技术，并年年升级，顺应国际潮流紧跟市场需要、成熟的机加和精加工配套生产线，可按用户要求完成定型或非标设计，交货迅速。关键部件坚持进口配置，确保可靠的性能质量。

2、完善的售后服务

专门的售后服务队伍，维护工程师常驻各地办事处及维护点，保证迅捷周到的售后服务。本着让一分利争一分信誉的经营宗旨，遵照“无利服务”的售后原则。

3、定期巡视用户，保养维护试验机。

   我们精湛的技术、优良的品质、低廉的价格、完善的服务和贵公司给予我们的关注和支持，必将有愉快和长期的友好合作。
