CST-50 夏比投影仪（欧标）

技术方案

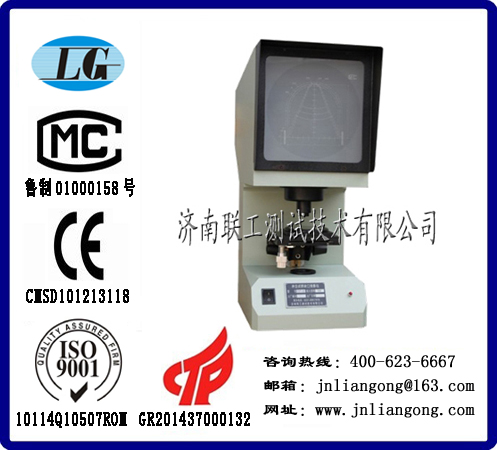

图片仅供参考，以实物为准

一、设备型号及名称

CST-50 夏比投影仪（欧标）

二、设备用途与特点

CST-50 夏比投影仪/冲击试样缺口欧标投影仪对于冲击试样缺口要求严格，缺口的微小变化，都会引起试验 结果出现误差，为保证加工出的冲击试样缺口合格，缺口的加工质量检验是一个 重要的控制手段。目前用光学投影放大检查是唯一切实可行，并能保证冲击试样 缺口质量的方法。CST-50 夏比投影仪/冲击试样缺口欧标投影仪是我公司根据目前国内广大用户的实际 需求和国标 GB/T 229-2007《金属材料 夏比摆锤试验方法》中对冲击试样缺口 的要求而设计、开发的一种专用于检查夏比 V 型（深 2mm）和 U 型（深 2mm）冲 击试样缺口加工质量的专用光学仪器，冲击缺口投影仪是广大冶金、锅炉压力容器、车船和工程 机械制造及科研等部门理化实验室的必备专用设备。

CST-50 夏比投影仪/冲击试样缺口欧标投影仪是利用光学投影方法，将冲击试样缺口轮廓放大投射到投影屏上，与 投影屏上冲击试样 V 型或 U 型缺口标准样板图比对，以确定被检测的冲击试样缺 口加工是否合格。CST-50 夏比投影仪/冲击试样缺口欧标投影仪仅需电源，操作简便，检查对比直观，效率高，体积小， 便于移动，易维护。

突出特点：CST-50 夏比投影仪/冲击试样缺口欧标投影仪屏幕上标有明显刻度，并标有公差带、角度值和深度线，可精确读出缺口误差，欧标投影仪满足美标、欧标ASTM E23，EN 10045，ISO148，ISO 83 等一些国际相关标准的要求。也可根据客户的要求定做， 满足检测 3mm 或 5mm 冲击试样缺口的需要。

三、CST-50 夏比投影仪/冲击试样缺口欧标投影仪主要技术规格

1、冲击缺口投影仪放大倍数： 50× 物镜放大倍率： 2.5× 投影物镜放大倍率： 20×

2、投影屏直径： Φ200 mm

3、冲击缺口投影仪工作台尺寸：

方工作台：    （110×125）mm

圆工作台：         Φ90 mm

工作台玻璃直径：  Φ70 mm

4、冲击缺口投影仪工作台行程：

纵向： ±10 mm

横向： ±10 mm

升降： ±12 mm（无刻度）

5、工作台转动范围： 0°-360°（无刻度）

6、光源（卤钨灯）： 12V 100W

7、冲击缺口投影仪电源： 220V 150W

8、外形尺寸（长×宽×高）： （510×220×600）mm

9、冲击缺口投影仪重量：  约 20kg

售后服务承诺

■ 保修范围

设备由济南联工测试技术有限公司保修一年，终身服务。

■ 维护服务

1、 咨询服务 供方随时电话或书面解答产品使用的疑问。

故障保修期内，供方4-8小时能为用户作出故障排除方案并通知用户，需派人员到现场的48-96小时到达。

2、 保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费。

■ 以下情况不属于保修范围

1、 因不正常操作及人为或自然灾害引起的故障或损坏。

2、 未经我方同意自行拆卸该机任何部分（如微机、主机、线路等）造成的损坏。

3、 未经我方同意任意安装有病毒软件、任意删除电脑文件或自解注册号使用不能正常工作造成试验机不能工作。

■ 更新服务

用户向公司购买的其他附件只收取材料费和加工费，不索取管理费。

终生免费提供设备操作软件的升级服务。

合同的执行

    签订合同后，双方严格按合同执行，并按时按质交货，需方需按合同付款以确保我公司资金正常运转，要确保合同顺利完成，对此希望需方理解并支持。未按合同付款者，不享受售后服务各条款。

■ 我们的承诺

1、优良的性价比

核心软硬件技术吸取国际先进技术，并年年升级，顺应国际潮流紧跟市场需要、成熟的机加和精加工配套生产线，可按用户要求完成定型或非标设计，交货迅速。关键部件坚持进口配置，确保可靠的性能质量。

2、完善的售后服务

专门的售后服务队伍，维护工程师常驻各地办事处及维护点，保证迅捷周到的售后服务。本着让一分利争一分信誉的经营宗旨，遵照“无利服务”的售后原则。

3、定期巡视用户，保养维护试验机。

   我们精湛的技术、优良的品质、低廉的价格、完善的服务和贵公司给予我们的关注和支持，必将有愉快和长期的友好合作。
