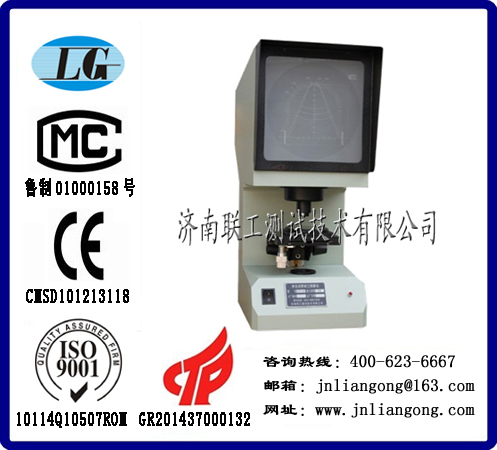

CST-50夏比投影仪（美标）

技术方案

一、设备型号及名称

    CST-50夏比冲击试样缺口投影仪/夏比投影仪/冲击试样缺口投影仪/CST-50缺口投影仪

二、设备用途与特点

夏比冲击试验对于冲击试样缺口要求严格，缺口的微小变化，都会引起试验结果出现误差，为保证加工出的冲击试样缺口合格，缺口的加工质量检验是一个重要的控制手段。夏比投影仪/冲击试样缺口投影仪/CST-50缺口投影仪目前用光学投影放大检查是唯一切实可行，并能保证冲击试样缺口质量的方法。CST-50型夏比投影仪是我公司根据ASTM E23-02a《材料缺口试样标准冲击试验方法》7.1.3中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型（深2mm）和U型（深2mm）冲击试样缺口加工质量的专用光学仪器，是广大冶金、锅炉压力容器、车船和工程机械制造及科研等部门理化实验室的必备专用设备。

夏比投影仪/冲击试样缺口投影仪/CST-50缺口投影仪是利用光学投影方法，将冲击试样缺口轮廓放大投射到投影屏上，与投影屏上冲击试样V型或U型缺口标准样板图比对，以确定被检测的冲击试样缺口加工是否合格。    CST-50夏比冲击试样缺口投影仪仅需电源，操作简便，检查对比直观，效率高，体积小，便于移动，易维护。

突出特点：

夏比投影仪/冲击试样缺口投影仪/CST-50缺口投影仪屏幕上标有明显刻度，

并标有公差带、角度值和深度线，

可精确读出缺口误差，满足美标、

欧标ASTM E23，EN 10045，ISO

148，ISO 83等一些国际相关标

准的要求。

也可根据客户的要求定做，

满足检测3mm或5mm冲击试样

缺口的需要。

三、夏比投影仪/冲击试样缺口投影仪/CST-50缺口投影仪主要技术规格

1、    CST-50夏比冲击试样缺口投影仪放大倍数：                   50×

     物镜放大倍率：               2.5×

投影物镜放大倍率：           20×

2、    CST-50夏比冲击试样缺口投影仪投影屏直径：                 Φ200 mm

3、工作台尺寸：

方工作台：                  （110×125）mm

圆工作台：                   Φ90 mm

工作台玻璃直径：             Φ70 mm

4、工作台行程：

纵向：                       ±10 mm

横向：                       ±10 mm

升降：                       ±12 mm（无刻度）

5、    CST-50夏比冲击试样缺口投影仪工作台转动范围：             0°-360°（无刻度）

6、光源（卤钨灯）：              12V 100W

7、电源：                       220V 150W

8、外形尺寸（长×宽×高）：     （510×220×600）mm

9、重量：                       约20kg
