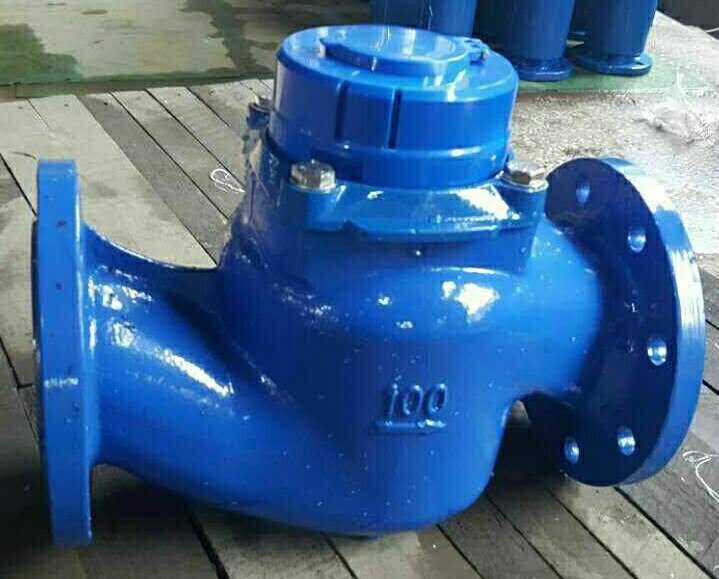

垂直螺翼式水表概述：
本系列产品可用于计量家庭或一个居民单位流经自来水管道的水量。其工作模式完全符合计量法。其可靠性高，抗干扰能力强，抄表系统省电、耐用。精诚自动抄表系统是为供水部门设计的新型远程控制计收费管理系统。本系统分表具、采集器、集中器和终端处理器（管理中心）四层。采用RS-485或MBUS总线的通信方式，并配合GPRS进行远程抄读，实现了自来水计收费管理的自动化和智能化。
垂直螺翼式水表性能特点：
1、完全解决字轮进位时编码错误的现象；
2、日常工作无需供电，只需抄表时供给电源，避免了由于供电不稳定、不可靠或故障引起的计量误差以及大量的维护工作；
3、自动记忆码轮位置。不是脉冲累加式计量，无需初始化；
4、数码传送。终端处理机可自动校验数码，并进行错码判断，如出现错码可要求水表重发，多次验证仍错误，会自动提示。所以在复杂的使用环境下能稳定、准确、可靠的实现计量；
5、机械读数和电子读数保持完全一致。不存在因累计误差或水表倒转而引起机电读数不一致的情况；
6、传感器是无磁非接触式的。不存在外界磁干扰引起读数不准的情况，电子读数装置不影响原来一次仪表的计量精度。
主要参数：
水表温度等级：T30,T50,T70,T90
压力等级：Map10
压力损失等级：△P63
上游流场敏感度等级：U5
最大允许误差：
a) 低区（Q1≤Q＜Q2）最大允许误差为 ±5%
b) 当水温≤30℃时， 高区（Q2≤Q＜Q4）最大允许误差为 ±2%
当水温≥30℃时，高区（Q2≤Q＜Q4）最大允许误差为 ±3%
电子技术指标：
总线电源：外供DC6.5V~18V
工作电流：≤5mA
通讯接口：RS-485接口；MBUS接口
外接电源：5~18V
注：
1、本产品技术参数符合国家标准GB/T778.1~3-2007(ISO4064-1~3:2005IDT)的规定。电子装置符合《电子远传水表》（CJ/T224—2006）标准。传输方式分RS-485\MBUS总线传输方式两种。
2、本系列表壳可采用铜、铁、陶瓷合金复合材料。
流量技术参数：
|
型 号 |
公称口径 |
量程比R |
过载流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量Q1 |
最小读数 |
最大读数 |
|
mm |
Q3/ Q1 |
m3/h |
L/h |
m3 |
||||
|
LXSGY-15E |
15 |
80 |
3.125 |
2.5 |
50 |
31.25 |
0.00005 |
9999 |
|
100 |
40 |
25 |
||||||
|
125 |
32 |
20 |
||||||
|
160 |
25 |
15.62 |
||||||
|
LXSGY-20E |
20 |
80 |
5 |
4 |
80 |
50 |
||
|
100 |
64 |
40 |
||||||
|
125 |
51.2 |
32 |
||||||
|
160 |
40 |
25 |
||||||
|
LXSGY-25E |
25 |
80 |
7.875 |
6.3 |
126 |
78.75 |
||
|
100 |
100.8 |
63 |
||||||
|
125 |
80.64 |
50.4 |
||||||
|
160 |
63 |
39.37 |
||||||
|
LXSGY-32E |
32 |
80 |
7.875 |
6.3 |
126 |
78.75 |
||
|
100 |
100.8 |
63 |
||||||
|
125 |
80.64 |
50.4 |
||||||
|
160 |
63 |
39.37 |
||||||
|
LXSGY-40E |
40 |
80 |
20 |
16 |
320 |
200 |
0.0005 |
99999 |
|
100 |
256 |
160 |
||||||
|
125 |
160 |
128 |
||||||
|
160 |
125 |
100 |
||||||
