JB-500B半自动冲击试验机

技术方案

一、设备型号及名称

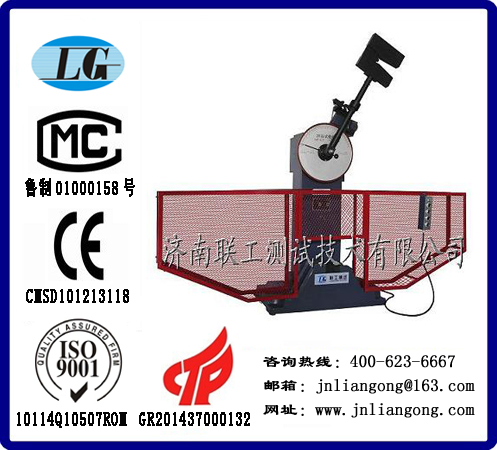

JB-500B半自动冲击试验机

二、设备用途与特点

JB-500B型半自动冲击试验机用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。利用摆锤冲击前位能与冲击后所剩余位能之差在度盘上显示出来的方式，得到试样的吸收功。最大冲击能量为500J，并附带250J摆锤一个，所用试样断面为（10×10）mm。本机具有较大的冲击能量，适用于冲击韧性较大的黑色金属，如钢铁及其合金。

JB-500B半自动冲击试验机/冲击试验机生产厂家为半自动控制试验机，电器控制自动扬摆、冲击和放摆，操作简便，工作效率高。在冲断试样后利用剩余能量即自动扬摆，准备做下次冲击试验，所以在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造厂等部门更能体现其优越性。

JB-500B半自动冲击试验机/冲击试验机生产厂家主体采用铸钢材料，使其在整个试验过程中刚性稳定，抗冲击能力强，不易变形，试验结果准确，使用年限长。采用大扭力离合器和大功率电机，使其在取摆及放摆时更加平稳无振动。

JB-500B半自动冲击试验机/冲击试验机生产厂家按照国家标准GB/T 3808-2002《摆锤式冲击试验机的检验》开发生产，按照国标GB/T 229-2007《金属材料 夏比摆锤试验方法》对金属材料进行冲击试验，并符合JJG 145-2007《摆锤式冲击试验机检定规程》。如果改变结构形式及更换相关零件，可同时满足美标、欧标ASTM E23，EN 10045，ISO 148，ISO 83等国际相关标准的要求。

三、JB-500B半自动冲击试验机/冲击试验机生产厂家主要技术规格

1、冲击能量：                            500J      250J

2、度盘刻度范围及分度值：

能量范围：　　                        0-500J    0-250J

每小格分度值：                        5J        2.5J

3、摆锤力矩：                            0-500J    M=267.9492N.m

0-250J    M=133.9746N.m

4、摆锤预扬角：                          150°

5、摆轴旋转中心至冲击点（试样中心）距离：800mm

6、冲击速度：                            5.4m/s

7、试样支座跨距：                        40mm

8、支座钳口圆角：                        R（1.0～1.5）mm

（1mm为特殊订货）

9、刀刃曲率半径：                        R（2.0～2.5）mm

（8mm为特殊订货）

10、试样支座支撑面倾角：　　　　　　     11°

11、冲击刀刃夹角：                       30°

12、冲击刀刃厚度：                       16mm

13、试样规格：                           10×10（7.5或5）×55 mm

14、主机外形尺寸（长×宽×高）：         （2230×640×1480）mm

15、主机重量：                           520Kg

16、电源：                               三相四线制380V 50Hz 700W

                                        主电机550W

17、JB-500B半自动冲击试验机/冲击试验机生产厂家工作条件：

（1）室温20°C±5°C范围内；

（2）相对湿度不大于85%；

（3）周围无腐蚀性介质、无震动、无强电磁场干扰的环境中；

（4）安装在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基础上；

（5）机座上安装基准面的水平度调至2/1000内。

四、JB-500B半自动冲击试验机/冲击试验机生产厂家设备主要配置

1、500J主机                          一台

2、250J、500J摆锤                    各一个

3、电控盒                             一个

4、跨距找正板                         一个

5、试样对中器                         一个

6、拆卸器                             一个（换摆用）

7、地脚螺栓                           四个

  8、安全防护装置                       一套
