交流电风扇风量测试系统技术规格书
一、 项目简介
1. 项目内容
台扇风量测试系统及试验室一套。
2. 主要功能
电风扇风量测试系统主要用于测量交流电风扇（台扇和落地扇）的风量、输入功率等数据，计算交流电风扇的能效值。
3. 依据文件
依据标准IEC789、GB/T 13380-2007之要求
二、 主要技术指标
1 风速测量点：2 个，测量范围：0～20m/s(0～1200m/min) ，精度：±（0.1+1.5%测量值）
2 电压测量范围：AC 0～250V，0.5 级
3 电流测量范围：AC 0～2.5A，0.5 级
4 功率测量范围：AC 0～500W
三、系统构成及主要设备

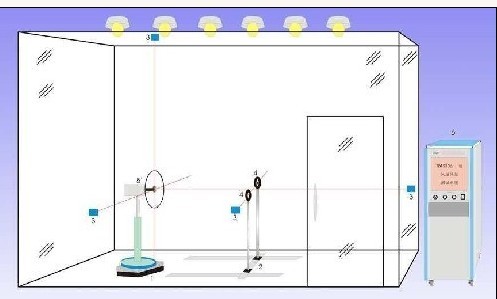

台扇风量试验室用于为台扇风量标定提供一个稳定的环境。试验室的大小等具体要求参考IEC789。试验室规格为4500×4500×3000mm（长×宽×高），在4500mm的一端做了1500mm的拉伸屏（拉伸屏拉开后为6000×4500×3000mm，用采PVC密封），用100mm 彩钢板建成。试验室留有塑钢门窗，顶部有照明灯具；照明灯和被测风扇的供电，测试系统布线分别通过预埋在地面的的穿线管连接到电源控制箱和控制柜。照明系统通过电源控制箱独立供电和控制。所有供电都由稳压电源给。为了同时满足台扇和落地扇的测试需要，在房间一端需要设置一道折叠门。折叠门为密封的PVC折叠门，配有玻璃视窗。做台扇试验时，拉开折叠门，在折叠门底部放置地条，在侧面和顶面放置弹性橡胶条防止透风；做落地扇试验时收起折叠门到侧面的隔断内，并和墙面同高。

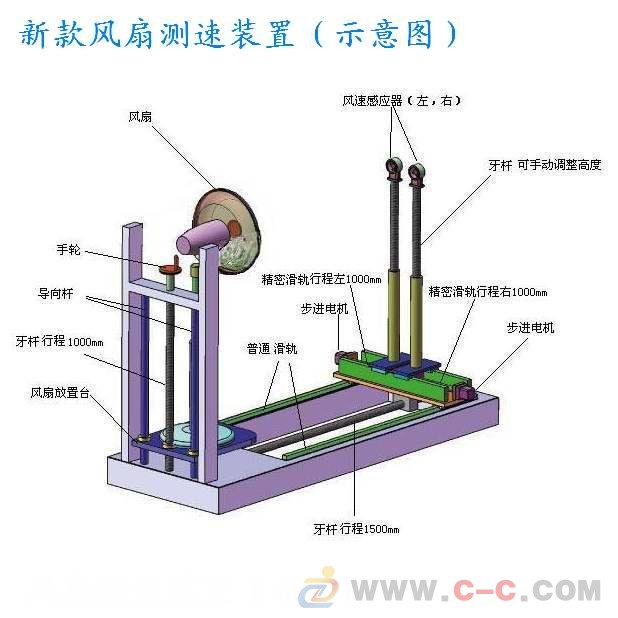

试验室内包括测试台架、步进电机、标准取样风速仪等。控制柜
在试验室外。
