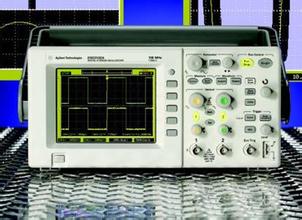

回收DSO3202A示波器，DSO3202A深圳，DSO3202A的详细资料
品牌：安捷伦Agilent
型号：DSO3202A
详细说明:
特 性：
60 MHz，100 MHz，150 MHz,
200 MHz 带宽
1 GSa/s 最大实时采样率
15 cm (5.7 in)彩色显示
先进触发,
包括沿、脉冲宽度和视频任意行触发
4000点的存储深度
20 种自动测量, 硬件计数器, 同时显示
18项测量参数
4 种运算功能, 包括标准配置的
FFT
标准配置的模板测试
通过标准USB接口和示波器连接软件相连
具有 GPIB 和 RS-232 程控接口,
(使用 N2861A通信模块)
支持包括中文在内的 11种语言
标配的顺序多帧存储功能
想一件事就要立刻去做，不要想后果，也不要看结果，只体会其中做事的感觉，相信自己的感觉，不会错，每天在生活，工作中，体会每天的充实，那样的人生才叫完美，才能体现人生的价值，一生才能无憾！想买二手仪器，看到迈凯瑞，就进来，买不买不要紧，重要的是体验一下仪器世界外的人生，相信你不会失望的。心动不如行动赶快拿起手中的电话吧：联系人：欧小姐：15112425734
QQ： 2631627011
性能特性
带宽 DSO3062A: 60 MHz
DSO3102A: 100 MHz
DSO3152A: 150 MHz
DSO3202A: 200 MHz
实时采样率
2个通道交错
各通道
1 GSa/s
500 MSa/s
通道数 2
显示 彩色，320 × 240 1/4 VGA LCD; 高: 88 mm, 宽: 116 mm
存储器 每通道 4 kpts, 滚动模式下 1200个点
垂直分辨率 8 bits
垂直灵敏度 2 mV/div至 5 V/div (5 ns/div至 50 s/div,
DSO3062A)
直流增益精度 ±3%, 10 mV/div至 5 V/div; ±4%, 2 mV/div至 5
mV/div
垂直缩放 垂直扩展
最大输入电压 300 Vrms CAT II; 100 kHz 以上时以 20 dB/倍频程降额到 3 MHz
和更高时的 13Vp-p AC
时基范围 2 ns/div至 50 s/div (5 ns/div至 50 s/div,
DSO3062A)
带宽极限 ~ 20 MHz
输入耦合 直流, 交流, 地
输入阻抗 1 MΩ: ≈ 13 pF
时基精度 100 ppm
采集模式
常规
平均
峰值检测
在屏幕上直接实时显示采样点构成的波形
可选 2, 4, 8, 16, 32, 64,
128, 256
在慢扫描速度 (低于 5 μs/div)
观看信号时, 捕获窄至 10 ns的高频毛刺
扫描模式 自动, 常规
触发耦合 交流, 直流, 低频抑制, 高频抑制
触发模式
强制
沿
视频
脉冲触发
按前面板按钮时立即触发
在任何通道的上升或下降沿上触发
在三种标准电视波形上触发: NTSC, PAL,
SECAM
脉冲宽度在大于、等于或小于规定时间限时触发,
时间限为 20 ns至 10 s
触发源 通道 1, 通道 2, 外部, 外部 /5, 电源 (仅沿模式)
光标
模式
类型
测量
手动、自动、跟踪
时间和电压
△T,△V, 频率
自动测量
电压
时间 20种, 5位硬件计数器
峰峰, 最大, 最小, 平均, 幅度, 波顶,
波底, Vrms, 过冲, 前冲
频率, 周期, 正脉冲宽度, 负脉冲宽度,
正脉冲占空比, 负脉冲占空比, 上升时间, 下降时间, 延迟, 相位
运算功能 加, 减, 乘, FFT
FFT
窗模式
样本大小
Hanning, Hamming,
Blackman-Harris, Rectangular
1024点
自动设置 一个按键自动设置所有通道
I/O
标准编程接口
可选编程接口
最大数据传输率
USB (需要配合示波器连接软件使用)
GPIB, RS-232
GPIB: 500
Kbytes/sec
通用特性
尺寸
重量
30 cm宽× 15 cm高× 29
cm深(不带提手)
34.6 cm宽× 18.2 cm高× 29
cm深(带提手)
净重: 4.8kg (10.5lbs)
装箱重量: 7kg (15lbs)
电源要求
电源电压范围
电源频率
使用功率
100-240 VAC, CAT II,
自动选择
47 Hz至 440 Hz
50 VA
环境特性
环境温度
湿度
高度
振动
冲击
污染级 2
工作: 00C至 +550C, 不工作:
-400C至 +700C
工作: 95%RH, 400C, 24小时;
不工作: 90%RH, 650C, 24小时
工作: 4,570 m; 不工作: 15,244
m
Agilent B1类
Agilent B1类
通常仅有干燥的非导电性污染，偶尔因结水造成的瞬间导电性必须是可预期的
